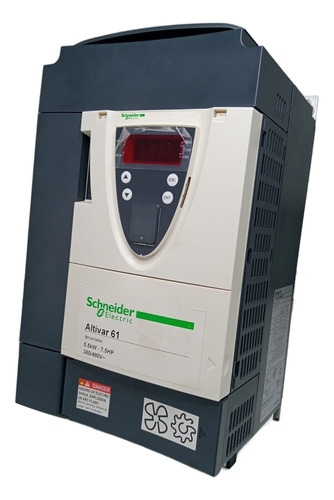

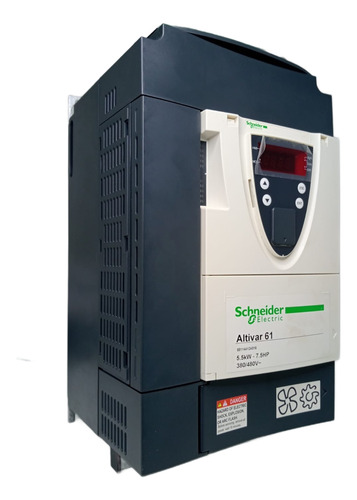

Inversor De Freq Schneider Atv61hu55n4z 380v 14,3a 7,5hp 3ph

Descrição

INVERSOR DE FREQUENCIA LINHA ALTIVAR SCHNEIDER ELETRIC

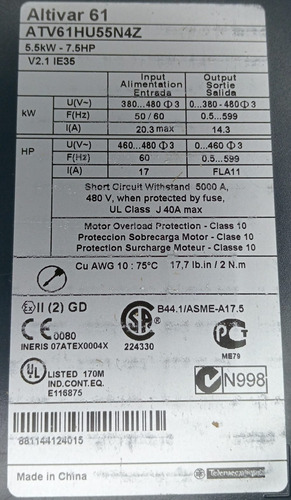

MODELO: ATV61HU55N4Z

PRODUTO NOVO NA CAIXA COM MANUAL E ACESSORIOS DE INSTALAÇÃO


Linha de produto Altivar 61
Tipo de produto ou componente Propulsor de velocidade variável
aplicação específica do produto Máquina de bombeamento e ventilação
nome do componente ATV61
alimentação do motor kW 5,5 kW, trifásico a 380 ... 480 V
alimentação do motor cv 7,5 hp, trifásico a 380 ... 480 V
power supply voltage 380 ... 480 V - 15...10 %
supply number of phases Trifásico
corrente da linha 17 A of 48 V trifásico 5,5 kW / 7,5 hp
20,3 A of 380 V trifásico 5,5 kW / 7,5 hp
filtro EMC Filtro EMC de nível 3
variante Sem terminal gráfico remoto
Tipo de montagem Com dissipador
potência aparente 13,4 kVA a 380 V trifásico 5,5 kW / 7,5 hp
maximum prospective line Isc 22 kA of trifásico
corrente momentânea máxima 17,1 A of 60 s, trifásico
frequência de comutação nominal 12 kHz
frequência de comutação 1..0,16 kHz ajustável
12..0,16 kHz com
asynchronous motor control Controle vetorial de fluxo sem sensor. padrão
Relação de tensão/frequência, 5 pontos
Relação tensão/frequência - Economia de Energia, U/f ao quadrado
Relação de tensão/frequência, 2 pontos
perfil de controle de motor síncrono Controle vetorial sem sensor, padrão
Protocolo da porta de comunicação Modbus
CANopen
tipo de polarização Sem impedância of Modbus
placa de opção Placa de comunicação of APOGEE FLN
Placa de comunicação of BACnet
Placa de comunicação of CC-Link
Controlador dentro da placa programável
Placa de comunicação of DeviceNet
Placa de comunicação of Ethernet/IP
Placa de comunicação of Fipio
Placa de extensão de E/S
Placa de comunicação of Interbus-S
Placa de comunicação of LonWorks
Placa de comunicação of METASYS N2
Placa de comunicação of Modbus Plus
Placa de comunicação of Modbus TCP
Placa de comunicação of Modbus/Uni-Telway
Placa multibomba
Placa de comunicação of Profibus DP
Placa de comunicação of Profibus DP V1
Destino do produto Motores assíncronos
Motores síncronos
power supply voltage limits 323…528 V
power supply frequency 50..60 Hz - 5...5 %
power supply frequency limits 47,5...63 Hz
corrente de saída contínua 11 A a 12 kHz, 460 V - trifásico
14,3 A a 12 kHz, 380 V - trifásico
Output frequency 0,1…599 Hz
intervalo de velocidades 1…100 no modo de ciclo aberto, sem retorno de velocidade
precisão da velocidade +/- 10% do deslize nominal 0,2 Tn a Tn sem retorno de velocidade
precisão de torque +/- 15 % no modo de ciclo aberto, sem retorno de velocidade
sobretorque temporário 130 % do torque nominal do motor +/- 10 % of 60 s
torque de frenagem 125% com resistor de frenagem
0.3 sem resistor de frenagem
retorno de regulamento Regulador PI de frequência
compensação da diferença de velocidade do motor Ajustável
Pode ser suprimido
Automático seja qual for a carga
Não disponível na relação de tensão/frequência (2 ou 5 pontos)
diagnostic 1 LED (Vermelho) para tensão da unidade
tipo de proteção Contra ultrapassagem do limite de velocidade: unidade
Contra perda de fase de entrada: unidade
Abertura no circuito de controle: unidade
Interrupções da fase de entrada: unidade
Sobretensão de linha de alimentação: unidade
Subtensão de alimentação de linha: unidade
Sobrecorrente entre fases de saída e terra: unidade
Proteção contra sobreaquecimento: unidade
Sobretensões no barramento CC: unidade
Remoção de potência: unidade
Curto-circuito entre fases do motor: unidade
Proteção térmica: unidade
Interrupção da fase do motor: motor
Remoção de potência: motor
Proteção térmica: motor
resistência de isolamento > 1 MOhm 500 V CC em 1 minuto à terra
resolução de frequência Entrada analógica: 0,024/50 Hz
Unidade visor: 0,1 Hz
tipo de conector 1 RJ45 (na face frontal) of Modbus
1 RJ45 (no terminal) of Modbus
SUB-D 9 macho em RJ45 of CANopen
interface física 2 fios RS 485 para Modbus
estrutura de transmissão RTU of Modbus
taxa de transmissão 4800 bps:; 9600 bps; 19200 bps; 38,4 Kbps of Modbus no terminal
9600 bps, 19200 bps of Modbus na face frontal
20 kbps, 50 kbps, 125 kbps, 250 kbps, 500 kbps, 1 Mbps of CANopen
formato de dados 8 bits, 1 paragem, paridade par of Modbus na face frontal
8 bits, ímpar, par ou paridade não configurável of Modbus no terminal
número de endereços 1…127 para CANopen
1…247 para Modbus
método de acesso Escravo CANopen
gravação CE
Posição de operação Vertical +/- 10 graus
Peso líquido 5,5 kg
Largura 175 mm
Altura 295 mm
Profundidade 187 mm

Garantia do vendedor: 3 meses
