Compressor Hermético Danfoss Tri R22 380v Mt100-9vi

Descrição

Marca: Danfoss
Modelo: MT100-9VI
Gás: R22
Tensão: 380V

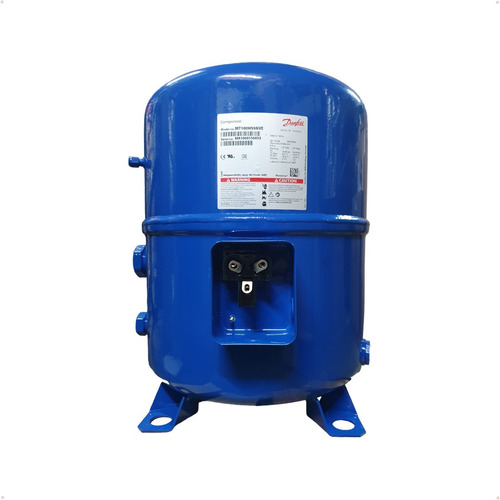

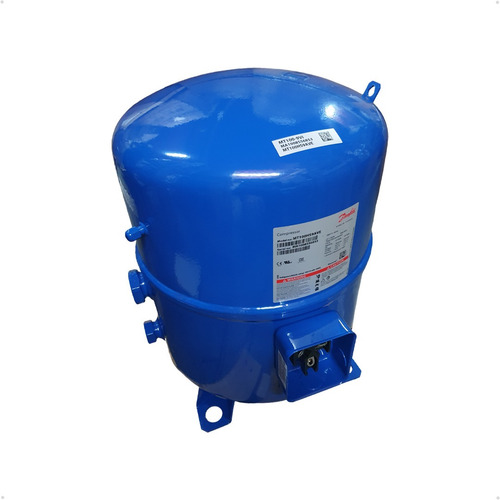

Compressor Hermético Danfoss MT100-9VI trifásico 380V com gás R22

Especificações técnicas
Peso bruto 66,5 Kg
Peso líquido 63 Kg
Volume 125.255 Litros
EAN 5702428662833

Acessórios enviados Luvas de solda de sucção e descarga, porcas Rotolock e gaxetas
Altura da conexão da sucção [mm] 233 mm
Altura da conexão de descarga [mm] 125 mm
Altura total [mm] 519 milímetros
Aterramento do torque [Nm] 3 Nm
Capacidade de refrigeração nominal 60 kBTU/h 95,9 kBtu/h
Capacidade de refrigeração nominal a 50Hz 21,3 kW
Capacidade de refrigeração nominal a 60Hz 28,1 kW
Carga de refrigerante [kg] [Max] 10kg
Carga de óleo [L] 3,9 litros
Cilindro 4
Comentário sobre o encaixe (enviado somente com versão rotolock)
Comprimento da embalagem [mm] 570 mm
Conexões de força Conectores parafuso 10-32 UNF x 9,5
Controle de capacidade Velocidade fixa
Cor Azul
Código de configuração Individual
Código de geração A
Descrição MT100-9
Diâmetro (mm) 352 mm
Economizador NÃO
Equalização do óleo Rosca de 3/8'' SAE
Família MT
Fase 3
Fonte de alimentação do compressor [V/Ph/Hz] 380/3/60
Formato da embalagem Embalagem individual
Gaxeta de descarga [Nm] 15 Nm
Grupo de produtos Compressores de rolagem
HP de Fábrica [bar] 25 bar
HP de teste [bar] [Máx] 30 bar
Instruções enviadas Instruções de Instalação
Largura da embalagem [mm] 400 mm
LP de Fábrica [bar] 25 bar
LP de teste [bar] [Máx] 25 bar
LRA 110A
Luva de encaixe ODF
Material de conexão de sucção -
MCC 26A
Montagem Kit de montagem com calços, parafusos, porcas, luvas e arruelas
Montagem do vidro Rosca
Máxima Pressão lado de alta (Ps) 27,8 bar
Máxima pressão lado de baixa (Ps) 18,4 bar
Fonte de alimentação de rede [V/Ph/Hz] 380-400/3/60
Nome do produto MT
Número de ciclos por hora [Max] 12

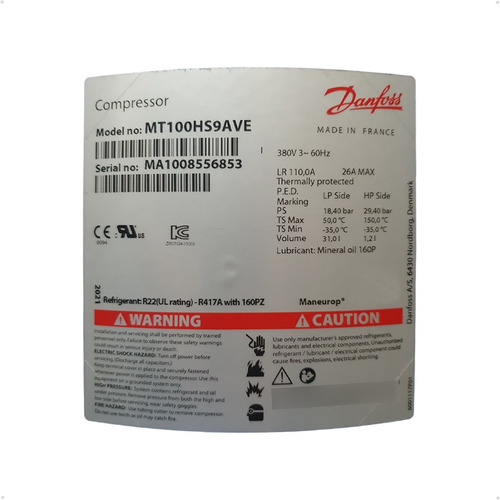

Número do modelo MT100HS9AVE
Padrão de encaixe Rotolock
Padrão de homologação CE
UL
Peso da embalagem [Kg] 70kg
Porta de Manômetro HP Nenhum
Porta de Manômetro LP schrader
Potência de torque [Nm] 3 Nm
Proteção do motor Protetor interno de sobrecarga
Quantidade por embalagem 1
Referência do óleo 160P
Refrigerantes R22
Resistência de enrolamento para compressores trifásicos com enrolamentos idênticos [Ohm] 1,29 Ohm
Tamanho da conexão de descarga [in] 1 1/4 pol.
Tamanho da conexão de sucção [in] 1 3/4 pol.
Tamanho da embalagem [mm] 720 mm
Tamanho do tubo da conexão de descarga [in] 3/4 pol.
Tamanho do tubo da conexão de sucção [in] 1 1/8 pol.
Tecnologia Recíproco
Teste Dif [bar] [Max] 30 bar
Tipo MT100
Tipo de conexão Rotolock
Torque da equalização de óleo [Nm] 30 Nm
Torque de montagem [Nm] 50 Nm
TS máxima lado de alta 150°C
TS máxima lado de baixa 50°C
TS mínimo lado de alta -35°C
TS mínimo lado de baixa -35°C
Técnica da marca Compressor recíproco
Utilização de segmentos Refrigeração MT
Valor alto de faixa de tensão a 50Hz [V] 0 V
Valor alto de faixa de tensão a 60Hz [V] 418 V
Valor alto de tensão nominal a 50Hz [V] 0 V
Valor alto de tensão nominal a 60Hz [V] 380 V
Valor baixo de faixa de tensão a 50Hz [V] 0 V
Valor baixo de faixa de tensão a 60Hz [V] 342 V
Valor baixo de tensão nominal a 50Hz [V] 0 V
Valor baixo de tensão nominal a 60Hz [V] 380 V
Velocidade rotacional a 50 Hz [rpm] 0 rpm
Velocidade rotacional a 60Hz [rpm] 3500 rpm
Viscosidade [cP] 32 cP
Volume de cilindrada [cm3] 171,26 cm³
Volume lado de alta 1,2L
Volume lado de baixa 31 litros
Válvula de alívio 30 bar/8 bar
Válvula de descarga [Nm] 50 Nm
Ângulo de descarga 8504010f
Óleo Carga de óleo inicial
