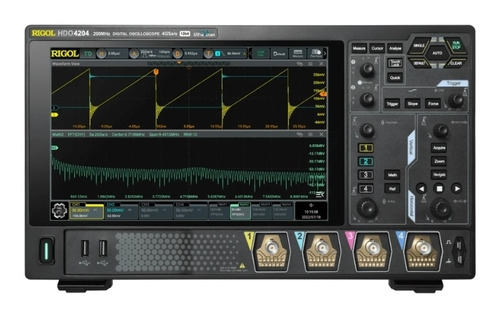

Osciloscópio Digital 200mhz 4ch 12bits Dho4204 Rigol

Descrição

Distribuidor Autorizado da RIGOL no Brasil!

______________________________________________________________________________________________________

O Osciloscópio Digital DHO4204 RIGOLoferece integridade e capacidade de sinal aprimoradas com a mais recente tecnologia de osciloscópio. Com aplataforma UltraVision III combinada com um novo design de chip ASIC que fornece amostras reais de 12 bits torna o DHO4204 uma ótima solução para aplicações de alta velocidade e alta fidelidade de sinal.

Com larguras de banda de 200 MHz esse osciloscópio de 4 canais têm os melhores recursos de visualização de sinal para projeto e depuração. Combine 250 milhões de pontos de memória, o novo modo de captura de rajada Ultra Acquire e funções de análise avançadas para obter o melhor valor de fidelidade de sinal do mercado.

O Osciloscópio digital DHO4204 RIGOL foi projetado para atender aos requisitos de projeto, depuração e testerequisitos do mercado de osciloscópios convencionais. Adotando o novo chipset "Centaurus"desenvolvida pela RIGOL, o DHO4204atinge uma taxa de captura de forma de onda rápida de 1.500.000 de formas de onda por segundo.

Compare o sinal em teste com a máscara definida por vocêpara fornecer os resultados do teste: o número de testes bem-sucedidos,testes com falha e o número total de testes. O evento que aprovado/reprovado pode habilitar parada imediata, beepeer e captura de tela. Com 41 medições automáticas, 24 funções matemáticas e análise de FFT, com o DHO4204 RIGOL você poderá fazer testes de qualidade e com alta resolução.

E ainda na certeza de que o produto oferece qualidade e precisão, a RIGOL oferece uma garantia de 03 (três) anos contra defeitos de fabricação.

_______________________________________________________________________________________________________

Características técnicas:

Osciloscópio Digital Alta Resolução
Marca: RIGOL
Modelo: DHO4204
Novo chipset "Centaurus" desenvolvido pela RIGOL
Tela Touch Screen 10,1" 1280 x 800
Largura de banda analógica de 200MHz
Número de canais: 4 canais analógicos e 1 canal EXT
Taxa de amostragem em tempo real: 4 GSa/s para 1 canal, 2GSa/s para 2 canais e 1GSa/s para os 4 canais
Profundidade de memória: 250 Mpts (canal único), 125 Mpts (dois canais), 62,5Mpts (todos os canais) com opcional de 500MHz (não está incluso)
Taxa de atualização: 50.000 no modo vetor e até 1.500.000 wfms/s com o modo UltraAcquire
Resolução vertical de 12 bits
Intervalo de base de tempo 500 ps/div to 1 ks/div
Impedância de entrada: 1 MOhms +/- 1%, 50 Ohms +/- 1%
Máxima tensão de entrega: 50Ohms - 5V e em 1MOhms CAT I 300 Vrms, 400 Vpk (DC + Vpeak)
Sensibilidade de entrada 50Ohms 100 uV/div to 1 V/div e em 1MOhms 100 uV/div to 10 V/div
41 medições automáticas
24 medições matemáticas aritmética, incluindo adição, subtração, diferencial, logaritmo
FFT: Rectangular, Blackman-Harris, Hanning, Hamming, Flattop, and Triangle
Hardware em tempo real: Até 500.000 quadros
Falhas de captura de detecção de pico: 500 ps
Gratícula 10 divisões verticais x 8 divisões horizontais
Teste de mascara (pass/fail)
Função auto escala
Voltímetro Digital DC, AC+DCrms, ACrms
Contador 3 a 6 digitos até 500MHz
Interface Web Control, Controle seu osciloscópio pelo computador

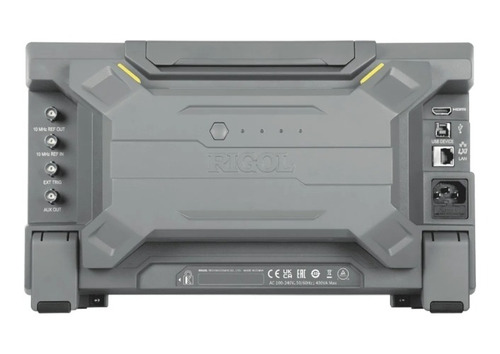

Interface: 2 x USB Host, 1 x USB Device, 1 x LAN
Piso de ruído ultrabaixo a 18 uVrms no mínimo
Tempo de subida calculado abaixo de 50 Ohms: menor ou igual que 1,75ns
Modo Horizontal: YT, XY, SCAN, ROLL
Acoplamento de Trigger: DC, AC, HF Reject, LF Reject
Trigger Standard: Borda, Pulso, Inclinação, Vídeo, Pattern, Duração, Tempo limite, Runt, Window, Atraso, Setup/Hold, Nth Edge, I2C, SPI, RS232/UART, CAN
Trigger opcional (não incluso) : CAN-FD, LIN, FlexRay, I2S, MIL-STD-1553
Tipo de decodificação Padrão: Paralelo, RS232/UART, I2C, SPI, CAN
Tipo de decodificação Opcional (não está incluso) : LIN, CAN-FD, FlexRay, I2S, MIL-STD-1553
Função pesquisa e navegação
Cursor: Manual, Track, Auto, XY
Botões Flex fáceis de usar, proporcionando interação mais suave
Botões de operação do codificador fotoelétrico padrão, prolongando efetivamente sua vida útil
Bateria opcional(Não está incluso)em um pacote altamente portátil para liberdade ilimitada
Suporte para atualização de versão online
Dimensões: 358.14 mm x 214.72 mm x 120.62 mm
Peso: 3,8kg
Garantia: 03 (três) anos contra defeitos de fabricação

_______________________________________________________________________________________________________

O Que vem Incluso:

1 xCabo de alimentação
1 xCabo USB
4 x Ponta de Prova Passiva Alta Impedância(350 MHz), padrão PVP2350

_______________________________________________________________________________________________________

Documentação:

Datasheet
