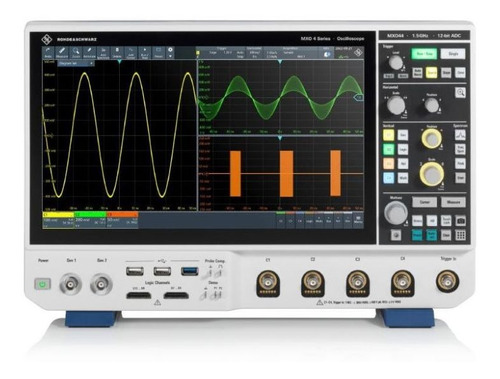

Osciloscópio 200mhz 4ch 12bits Touch Mxo44 Rohde & Schwarz

Descrição

Distribuidor Autorizado da Rohde & Schwarz no Brasil!

__________________________________________________________________________________________________________

O Osciloscópio MXO44 Rohde & Schwarzé o primeiro de uma nova geração de osciloscópios que se destacam em desempenho e valor. Ele oferece uma inovação de engenharia que ocorre uma vez por década para uma percepção acelerada. Com uma banda de 200MHz (podendo ser atualizável até 1,5GHz como opcional não incluso)e 4 Canais, faça testes rápidos com qualidade e extrema confiança.

O Osciloscópio Digital MXO44 Rohde & Schwarz possui a taxa de atualização em tempo real mais rápida do mundo de 4,5 milhões de formas de onda por segundo, o que significa que você poderá vermais eventos infrequentes do que com qualquer outro instrumento. Com seu ADC de 12 bits, o MXO44 tem 16 vezes a resolução dos osciloscópios tradicionais de 8 bits em todas as taxas de amostragem sem nenhum comprometimento para medições mais precisas. Com uma memória de aquisição padrão de 400 Mpoints em todos os quatro canais e um intercalado opcional de 800 Mpts (Não está incluso), o instrumento tem até 100 vezes a memória padrão de instrumentos comparáveis.

Uma classe acima de osciloscópios semelhantes, o Osciloscópio Digital MXO44 Rohde & Schwarz possui uma impressionante tela de toque capacitiva (touch screen) Full HD de 13,3" e uma interface de usuário intuitiva com uma curva de aprendizado de menos de 15 minutos.

O Osciloscópio Digital MXO44 Rohde & Schwarz possui trigger digital de alta precisão para que você isole eventos. Muito sensível com divisão vertical de 1/10.000 um jitter de 1ps, com um tempo de rearmamento de trigger sensacional menor que 21ns.

O osciloscópio MXO 44 é projetado comanálise de espectro em mente para trazer recursos de análise rápido e poderoso. Possui umataxa de aquisição de espectro de 45.000 FFT/s. Isso permite a captura de eventos de espectro espúrios, especialmente ao fazer depuração EMI. As características de RF imaculadas doinstrumento equilibra grande desempenho de espectro com ovisualização de domínio de tempo sincronizado.

A garantia do osciloscópio digital MXO44 Rohde & Schwarz é outro fator importantíssimo. Com sedex em São Paulo, a Rohde & Schwarz tem assistência técnica própria e você terá uma garantia de 03 (três) anos contra defeitos de fabricação para o equipamento e 01 (um) para os acessórios.

_________________________________________________________________________________________________

Características técnicas:

Osciloscópio Digital
Marca: Rohde & Schwarz
Modelo: MXO44
Desenvolvido com circuito integrado MXO-EP ASIC
Tela de toque capacitiva touch screen 13,3" - 1920 x 1080 pixel
Banda deFrequência: 200MHz
Número de canais: 04 (quatro)
Taxa de Amostragem: 5GSa/s para 2 canais e 2,5GSa/s para os 4 canais
Resolução vertical: 12 Bits em todas as taxas de amostragem sem compensações
Arquitetura de18Bits no modo HD (nessa resolução você perderá banda de Frequência)
Profundidade de memória: 400 Milhões de Pontos, com opcional de 800Mpoint para 2 canais (opcional não está incluso)
38 Medições automáticas
17 Operações Matemáticas
Taxa de atualização de espectro > 45.000 FFT/s
Tipos de diagrama:Yt, zoom, espectro
A maior faixa de offset disponível da indústria de +/- 5 V a 500 uV/div
Sensibilidade vertical 500uV/div
Intervalo da base de tempo:Selecionável entre 200 ps/div e 10.000 s/div,tempo por div configurável para qualquer valor dentro do intervalo
Tempo de subida/descida (calculado) com 50Ohms: Menor que 1,75ns
Memória segmentada:10.000 segmentos padrãocom opcional Não incluso para 1.000.000
Modo History:10.000 aquisições padrão com opcional Não incluso para 1.000.000
Taxa de atualização: 4,5 Milhões de formas de onda por segundo
Até 90% de captura e exibição de sinal em tempo real garantem a exibição instantânea de todos os detalhes do sinal
Trigger digital com divisão vertical de 1/10.000, jitter de 1ps: Iisole pequenas anomalias de camada física difíceis de encontrar na presença de grandes sinais, acelerando a depuração e solução de problemas.
Trigger automático ou manual dehysteresis: Controle todas as configurações
Tipos de trigger: Borda, Falha, Largura, Runt, Window, Timeout, Intervalo, Slew Rate,Setup&hold, Padrão, State
Modo de acoplamento:HF reject,LF reject
Barra de ferramentas para acesso rápido à ferramentas importantes
Menu para acesso a todas as configurações do equipamento
Ativadores de sinal para acesso rápido para canal analógico, funções matemáticas, FFT, gerador de sinal e configuração de protocolos seriais.
Menu de pesquisa: Encontre facilmente qualquer recurso de osciloscópio que você esteja procurando
Salve formas de onda em vários formatos de arquivo ou baixe-os via Ethernet ou USB para análise posterior com MATLAB ou Excel. Você também pode salvar o conteúdo da tela, dados demedição e relatórios.
Acesso de controle remoto via Ethernet ou interface USB
Controle remoto: web interface, VNC, SCPI
Drivers compatíveis: VXI, LabView, LabWindows, .NET
Suporta 13 idiomas incluindo Português
Impedância de entrada:50 Ohms e 1 MOhms permite o suporte de umagama de pontaspassivas e ativas, incluindo as deterceiros
Interfaces: 1 x portas USB 3.0, 2 portas USB 2.0, Porta USB, Ethernet e Porta HDMI
Painel frontal intuitivo com acesso rápido e direto às configurações primárias
Suporta mais de 30 ponteiras de corrente e tensão Rohde & Schwarz (Não estão inclusos)
Gerador de forma de onda arbitrária 100MHz 2 canais(opcional não incluso)
16 canais lógicos - Adicione 16 canais lógicos sem redução de canais analógicos (opcional não incluso)
Pacotes de triggere decodificadores de protocolo (opcionais não incluso)
Decodificadores:I2C, SPI, UART/RS-232/RS-422/RS-485, CAN, CAN FD,CAN XL, LIN,MIL-STD-1553, ARINC429 - Opcionais não incluso
Análise de resposta de baixa frequência - Diagrama de Bode (opcional não incluso)
Segurança:De acordo com IEC61010-1, EN61010-1,CAN/CSA-C22.2 N 61010-1, UL 61010-1
Interface de montagem compatível com VESA,100 mm 100 mm tamanho do padrão
Tensão máxima de entrada em 50 Ohms: 5 V (RMS), 30 V (Vp)
Tensão máxima de entrada em 1MOhms:300 V (RMS), 400 V (Vp), diminui a 20 dB/déc a 5 V (RMS) acima de 250 kHz
Dimensões: 414 x 279 x 162
Peso: 6kg
Garantia: 03 (três) anos contra defeitos de fabricação e 01 (um) ano para os acessórios

__________________________________________________________________________________________________________

Características de RF do MXO44:

Taxa de atualização de espectro maior que45.000 FFT/s
Sensibilidade/densidade de ruído - 160 dBm (1 Hz)
Figura de ruído 14 dB
Faixa dinâmica 106 dB
SFDR 65 dBc
Distorção do segundo harmônico - 60 dBc
Distorção de terceiro harmônico - 59 dBc
Parâmetros de configuração:Frequência central, Intervalo de frequência, Automático
RBW, Largura de banda de resolução, Gate position, Gate Widht, Escala vertical, Posição vertical
Espectro de RF puro
Controles de RF dedicados
Visualizações RF/domínio de tempo com controles independentes
Espectro fechado para fácil correlação entre frequência e tempo
Inclui funções avançadas:Lista de picos automática,
Função máximo e mínima

__________________________________________________________________________________________________________

O que vem Incluso:


4 x Pontas Passiva 700MHz (10:1)RT-ZP11
1 x Bolsa de acessórios
1 x Guia de início rápido
1 x Cabo de alimentação

__________________________________________________________________________________________________________

Por Que Usar o Osciloscópio MXO4 Rohde & Schwarz?

Primeiro osciloscópio do mundo com taxa de atualização superior4,5 milhões de formas de onda por segundo
ADC de 12 bits líder do setor em todas as taxas de amostragem
A melhor arquitetura de 18 bits do setor
Análise de espectro mais rápida e precisa em sua classe
A memória padrão mais profunda da indústria de 400 Mpoints por canal
Tempo de rearmamento de trigger mais rápido da indústria de 21 ns
O primeiro da classe a incorporar a mais nova tecnologia de trigger digital
O trigger mais sensível da indústria de 1/10 000 div
O melhor jitter de trigger da classe de < 1 ps
Primeiro osciloscópio com análise de protocolo de caminho duplo
O primeiro da classe com interface de usuário R&S SmartGrid

__________________________________________________________________________________________________________

Opcionais de Software do MXO44:

Atualização dos osciloscópios da série MXO 4 para largura de banda de 350 MHz MXO4-B243
Atualização dos osciloscópios da série MXO 4 para largura de banda de 500 MHz MXO4-B245
Atualização dos osciloscópios da série MXO 4 para largura de banda de 1 GHz MXO4-B2410
Atualização dos osciloscópios da série MXO 4 para largura de banda de 1,5 GHz MXO4-B2415
Opção de sinal misto para a série MXO 4 com 16 canais digitais MXO4-B1
Gerador de forma de onda arbitrária, 100 MHz, 2 canais analógicos MXO4-B6
Atualização de memória para 800 Mpoints em 2 canais MXO4-B108
Trigger e decodificação serial de baixa velocidade (I2C/SPI/UART/RS-232/RS-422/RS-485) MXO4-K510
Trigger e decodificação serial automotivo (CAN/CAN FD/CAN XL/LIN) 1) MXO4-K520
Análise de resposta de frequência MXO4-K36
Pacote de aplicativos, consiste nas seguintes opções:MXO4-K510, MXO4-K520), MXO4-K36, MXO4-B6 - MXO4-PK1

__________________________________________________________________________________________________________

Documentação:

Datasheet
Especificações

__________________________________________________________________________________________________________

Vídeos:

MXO 4 series oscilloscope - Next generation oscilloscope for accelerated insight
See the difference with MXO 4: Superior Spectrum
See the difference with MXO 4: Best trigger sensitivity
See the difference with MXO 4: Power integrity application
See the difference with MXO 4: Intuitive User Menu
