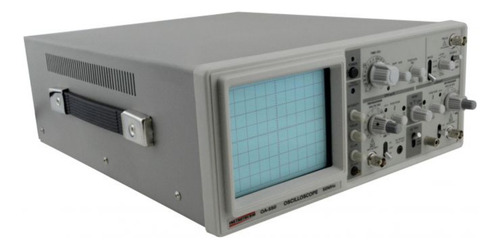

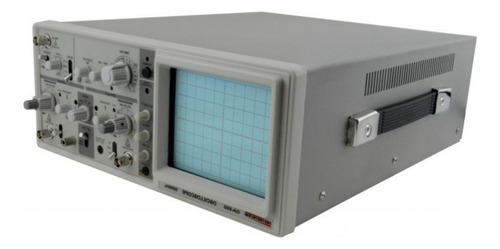

Medidor Osciloscópio 2 Canais Analógico 50mtz Bivolt Oa-550

Descrição

OSCILOSCÓPIO ANALÓGICO MOD.OA-550 50MHZ 2 CANAIS

DESCRIÇÃO:
Osciloscópio analógico mod.oa-550 50mhz 2 canais

ESPECIFICAÇÕES TÉCNICAS:
CRT: - Tipo Retangular de 6" com Reticulado Interno
Area Efetiva do CRT: 8cm x 10cm (1cm = div)
Cor do Traço: Verde
Sistema de deflexão vertical (2 Canais):
Sensibilidade: 5mV/DIV a 5V/DIV em 10 escalas na seqüência 1-2-5, MAG. x5, 1mV/DIV a 1V/DIV
Precisão: ± 3% normal; ± 5% MAG. x5
Ajuste Fino de Escala: > 2.5:1
Largura de Banda (-3dB): DC ~ 50MHz
Impedância de Entrada:
Direta: 1MW ± 2%//25pF ± 5pF
Via sonda: 10:1, 10MW ± 5%//16pF ± 2pF
Tensão máxima de entrada: 300V (DC + AC pico)
Erro de Amplitude Linear: 5%
Modo de Operação: CH1, CH2, ALT, CHOP, ADD
Sistema de Disparo
Disparo Interno:
DC ~ 10MHz 1,00DIV
DC ~ 50MHz 2,0DIV
Sinal TV 2,0DIV
Disparo Externo:
DC ~ 10MHz 0,3DIV
DC ~ 50MHz 1,0DIV
Sinal TV 0,5V
Banda Baixa Automática: 25Hz
Tensão de Entrada Máxima: 300V (DC + AC pico)
Modo de Disparo: Auto, Norm, TV
Fonte de Disparo: INT, EXT
Fonte de Disparo INT: CH1, Modo vertical CH2, LINE
Sistema de Deflexão Horizontal:
Base de Tempo: 0,2ms/DIV ~ 0,2s/DIV em 19 escalas em seqüência 1-2-5.
MAG. x10 extende a Taxa Máxima de varredura para 20ns/DIV
Precisão: x1: ± 3%
x10: ± 10%
Linearidade: x1: ± 5%
x10: ± 10%
Modo X-Y:
Sensibilidade: Idem sistema de deflexão vertical
Precisão: Idem sistema de deflexão vertical
Largura da Banda X(-3dB): DC: 0 ~ 1MHz
AC: 10Hz ~ 1MHz
Diferença de Fase X-Y: < 3º (DC ~ 50KHz)
Sistema do Eixo Z:
Sensibilidade: 5V em nível de luminosidade baixo
Impedância de Entrada: 33K?
Largura da Banda: DC ~ 2MHz
Tensão de entrada máxima: 30V (DC + Pico AC)
Sinal de Calibração
Forma de Onda: Onda Quadrada
Amplitude: 0,5V ± 2%
Freqüência: 1KHz ± 2%
Saída CH1 (Vertical):
Largura da Banda: 50Hz a 5MHz
Tensão de Saída: 20mV/DIV (50W de carga)
Temperatura de Operação: 0 a 40ºC
Umidade de Operação: 35 a 85% RH
Alimentação:
Tensão: 110/220VAC
Freqüência: 48Hz ~ 62Hz
Potencia Consumida: 30W
Dimensões 370 x 310 x 130mm
Peso: 6,5Kg.

ACESSÓRIOS FORNECIDOS:
Pontas de Prova (10:1 / 1:1)
Pontas de Prova com Garra tipo Jacaré
Cabo de Alimentação
2 Fusíveis
Manual de Instruções
