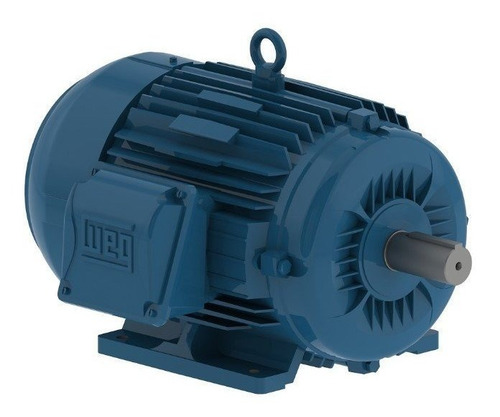

Motor Elétrico Trifá W22 Ir3 Premium 7,5cv 4p 380/660v Weg

Descrição

Motor Elétrico Trifásico W22 IR3 Premium 7,5CV 4P 380/660V 60Hz B3D
Código WEG: 11398195

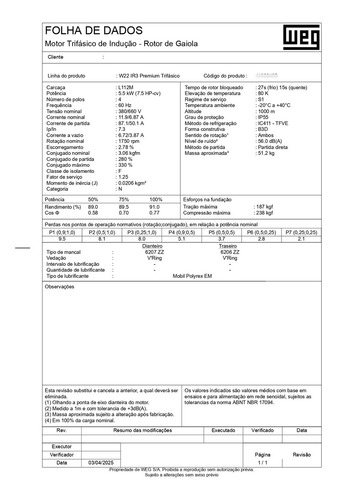

CARACTERÍSTICAS

A linha W22 atende aos níveis de rendimento especificados na Portaria Interministerial n.º 1, de 29 de junho de 2017, dessa forma, promove redução do consumo de energia, oferece ótima relação custo-benefício e consequentemente maior produtividade e gastos reduzidos para a indústria.

Carcaça L112M
Material da carcaça Ferro fundido
Potência 5.5 kW (7.5 HP-cv)
Frequência 60 Hz
Rendimento (100% carga) 91.0
Fator de potência (100% carga) 0.77
Rotação nominal 1750 rpm
Escorregamento 2.78 %
Tensão nominal 380/660 V
Corrente nominal 11.9/6.87 A
Corrente de partida 87.1/50.1 A
Ip/In 7.3
Corrente a vazio 6.72/3.87 A
Conjugado nominal 3.06 kgfm
Conjugado de partida 280 %
Conjugado máximo 330 %
Tempo de rotor bloqueado 27s (frio) 15s (quente)
Momento de inércia (J) 0.0206 kgm²
Categoria N
Classe de isolamento F
Fator de serviço 1.25
Regime de serviço S1
Método de partida Partida direta
Temperatura ambiente -20°C a +40°C
Altitude 1000 m
Grau de proteção IP55
Refrigeração IC411 - TFVE
Forma construtiva B3D
Sentido de rotação¹ Ambos
Nível de ruído² 56.0 dB(A)
Massa aproximada³ 51.5 kg
Método de impregnação Imersão poliester
Rosca da caixa principal RWG(Rp) 1"
Dispositivo de travamento do Eixo Sem
Dreno Automático de borracha
Material Eixo Aço carbono SAE 1040/45
Pintura RAL 5009 207A (ISO 12944 - C2)
Tipo de aterramento Único
Material da tampa defletora Chapa de aço
Pintura Tropicalizada Sem
Flange Sem
Tipo de mancal 6207 ZZ
Mancal LNA 6206 ZZ
Protetor fenólico de sobrecarga Sem protetor
Eficiência
50% = 86.0
75% = 86.5
100% = 87.5

Fator de potência
50% = 0.60
75% = 0.73
100% = 0.80

Eficiência Energética
Cada quilowatt-hora economizado numa atividade produtiva pode ser destinado à produção de outros bens e serviços, e cada unidade monetária economizada com energia é um recurso a mais para investimentos em inovação e ganhos de produtividade. O motor W22 além de apresentar alta eficiência e economia para sua planta tem muitas outras vantagens, conheça abaixo.

Sistema de Ventilação
O projeto do sistema de ventilação da linha W22 proporciona menores níveis de ruído e permite uma melhor distribuição do fluxo de ar sobre o motor, que minimiza os pontos quentes na superfície e aumenta a confiabilidade e longevidade.

* Tampa defletora em ferro fundido que oferece grande resistência à impacto para os motores nas carcaças IEC 160 / NEMA 254T e acima (as tampas defletoras nas carcaças IEC 63 a 132 / NEMA 143T A 215T são fabricadas em chapa de aço)
* Caixa de ligação e olhais de suspensão posicionados de forma a contribuir para a redução da dispersão do fluxo de ar
* Temperatura de operação nos mancais reduzida, resultando em maiores intervalos de relubrificação

Carcaça
O projeto da carcaça reduz a dispersão do fluxo de ar e contribui para o aumento da troca térmica entre o motor e o ambiente, resultando em redução de pontos quentes na superfície da carcaça e no aumento do intervalo de relubrificação dos rolamentos.

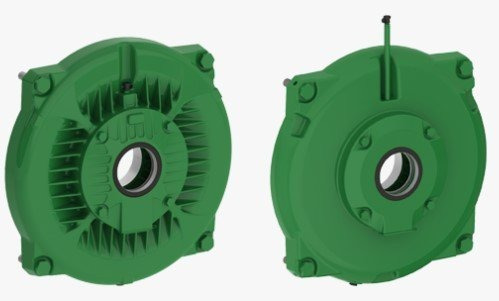

Tampas
Design desenvolvido para melhorar a dissipação térmica e permitir temperaturas mais baixas de operação no mancal e ainda prolongar os intervalos de lubrificação.

Tampa Dianteira
Cubo do rolamento deslocado na direção externa da tampa
Temperatura de operação reduzida
Estrutura reforçada para minimizar a vibração e melhorar a dissipação térmica

Tampa Traseira
Fluxo de ar otimizado
Redução dos níveis de ruído
Estrutura robusta para minimizar a vibração

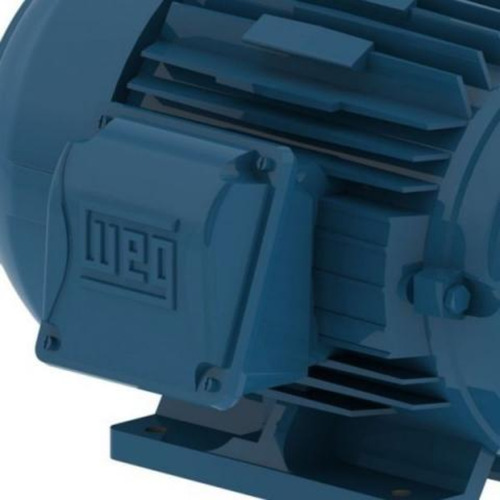

Caixa de Ligação
O aumento do volume interno da caixa de ligação facilita o acesso aos terminais de conexão, garantindo maior facilidade e segurança nas conexões elétricas durante a instalação e a manutenção do motor. O sistema de conexão da caixa de ligação permite fácil alteração da forma construtiva do motor (carcaças IEC 225 / NEMA 447T e acima), reduzindo o tempo de alteração e a quantidade de motores em estoque.

*Imagens meramente ilustrativas
*Todas as informações divulgadas são de responsabilidade do Fabricante/Fornecedor

Características Gerais do Produto:
Dimensões AxLxC / Peso: A - 310 / L - 370 / C - 510
Aproximadamente 54 kg
Corrente Nominal: 11.9/6.87 A
Marca: WEG
Linha: Premium
Categoria de Segurança: IP55

Acompanha o produto:
1 Motor

Garantia:
3 meses com a loja
