Inversor De Frequencia 3cv 380v 3hp 2,2kw Trifásico Freio

Descrição

Inversor de Frequência 3cv 380v Trifásico Freio

CONTEÚDO:

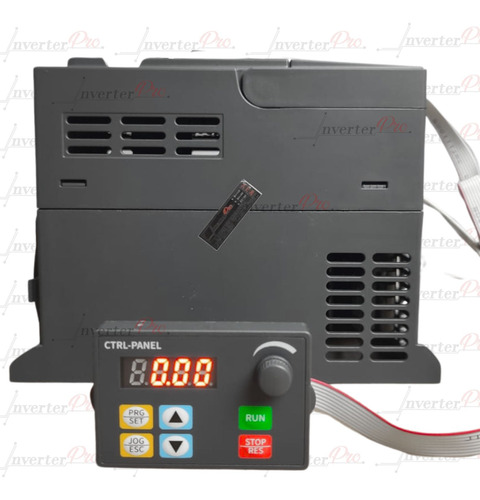

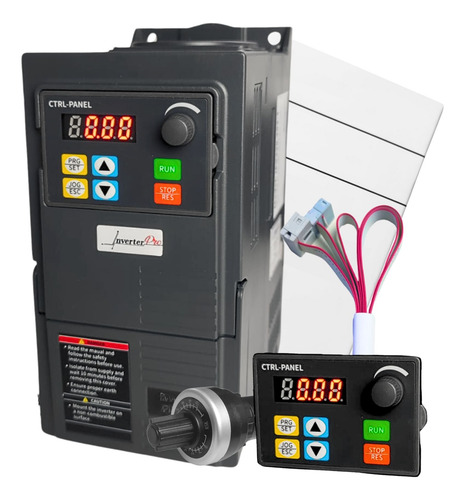

1 Inversor de Frequência com uma IHM Destacável
1 Cabo para IHM
1 Manual em Inglês (favor solicitar a Versão Digital em Português após a compra)
1 Guia Rápido de Programação
5 Vídeos Tutoriais de Programação para a Principais Ligações e Parametrizações (Favor solicitar após a compra)
1 Potenciômetro 5k 22mm

CARACTERÍSTICAS / ESPECIFICAÇÕES TÉCNICAS

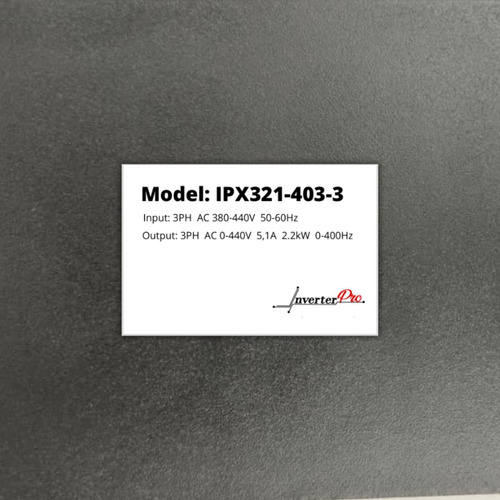

Potência: 3cv (2,2kW)
Entrada: Trifásico 380-440VAC 50-60Hz
Saída: Trifásico 0-440VAC 0-400Hz 5.1A
Temperatura de Operação: -25ºC ~ +55ºC

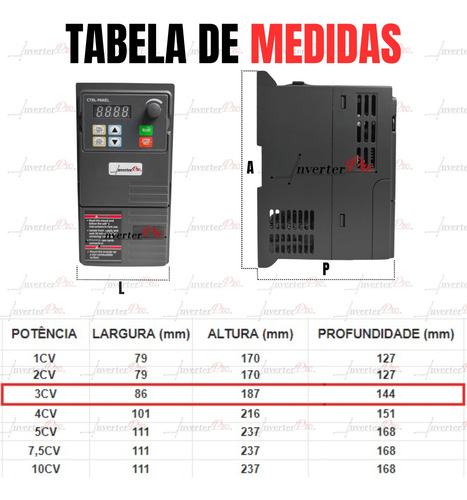

Dimensões para Instalação: 144mm (profundidade) x 86mm (largura) x 187mm (altura)

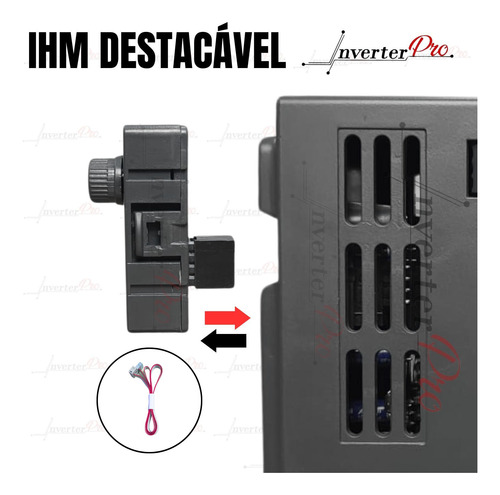

IHM Destacável: Cabo de 1m (incluso)

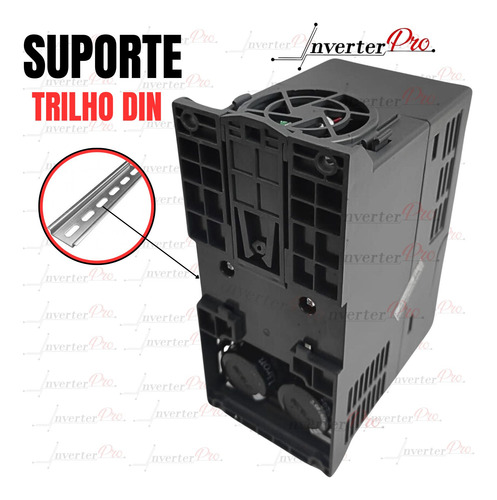

Fixação por Parafusos ou por Trilho DIN
Proteções de Sobrecorrente, Sobretensão, Sobrecarga, Subtensão
Aceita Potenciômetro Externo
Aceita Chave Liga/Desliga Externo
Controle Vetorial Malha Aberta (Referência por Velocidade)
Estabilidade de Torque em Ampla Faixa de Frequência
Limite de Sobrecorrente 150% da Corrente Nominal do Inversor, extensível até 200% (Atingido o limite, o Inversor entra em alarme.)
Saída para Resistor de Frenagem
Comunicação Serial Modbus RTU / RS485
3 multivelocidades (com reversão)
Controle de Velocidade Up/Down
Auto Tuning
Freio DC
Comando a 3 Fios (Botão Start/Stop Pulsante)
Saída a relé: 3a (220V); 3a (30Vdc)

MANUAL EM PORTUGUÊS E GUIA RÁPIDO DE PROGRAMAÇÃO
Junto ao inversor, enviamos um Guia Rápido de Programação em Português e um Manual em Inglês. Para ter acesso à versão digital do Manual Completo em Português, por favor solicite a nossa equipe após a compra.

VÍDEOS TUTORIAIS de PROGRAMAÇÃO
Criamos 5 vídeos Tutoriais com as principais ligações e parametrizações. Lembre de solicitar os vídeos após a compra.

VÍDEO 1 Modo Remoto - Ensina a operar a partida (sentido normal e reverso) e a variação de velocidade/frequência pelo teclado e por comando externo (botoeira / chave seletora e potenciômetro)
VÍDEO 2 Aumento Frequência Máxima - Ensina a Estabelecer a Frequência Máxima
VÍDEO 3 Aceleração/Desaceleração/Parada Livre - Ensina a parametrizar o Tempo de Aceleração, o Tempo de Desaceleração e Parada Livre
Vìdeo 4 Multispeed - Ensina a programar a função de Múltiplas Velocidades
Vídeo 5 Autotune Vetorial - Ensina a passar para o modo vetorial

GUIA RÁPIDO DE PARAMETRIZAÇÃO
PARAMETROS PRINCIPAIS
F0.02 Seleção do Comando de Partida: 0~1 (0: Teclado (IHM); 1: Terminais)
F0.03 Seleção da Referência de Frequência: 0~7 (0:Teclas seta para cima e para baixo)
F0.08 Velocidade Máxima: F0.10~400 (Frequência Máxima de Saída - Hz)
F0.09 Limite Superior de Velocidade: F0.10~F0.08 (Frequência Máxima de Saída - Hz)
F0.10 Limite Inferior de Velocidade: 0~F0.09 (Frequência Mínima de Saída - Hz)
F0.12 Tempo de Aceleração: XX
F0.13 Tempo de Desaceleração: XX
F0.17 Reset de Programação de Fábrica: 0~3 (0: Sem função; 1: Restaura Configurações de Fábrica)
F3.05 Modo de Parada 0~2 (0: Desaceleração: 2: Parada Livre)
F9:00 Potência Nominal do Motor: XX (kW)
F9.01 Tensão Nominal do Motor: XX (V)
F9.02 Corrente Nominal do Motor: XX (A)
F9.03 Rotação Nominal do Motor: XX (RPM)
F9.04 Frequência Nominal do Motor: XX (Hz)


SOMENTE LEITURA
d0.00 Medida da Frequência de Saída (Hz)
d0.02 Medida da Tensão de Saída (V)
d0.03 Medida da Tensão do Link DC (V)
d0.04 Medida da Corrente de Saída (A)
d0.05 Medida da Rotação do Motor (estimada) (rpm)
d0.10 Medida da Temperatura do módulo de potência (ºC)

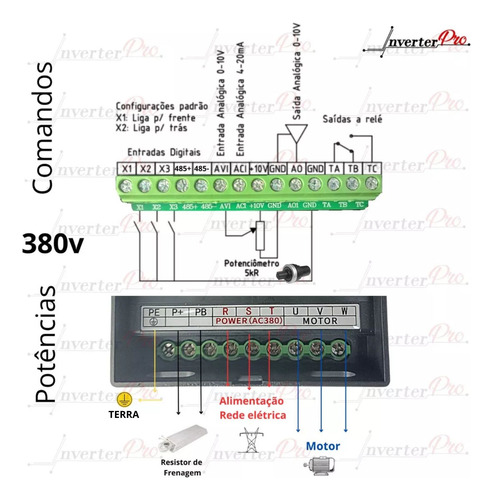

ENTRADAS E SAÍDAS
CONTROLE
X1: Liga para frente
X2: Liga para trás


ENTRADAS DIGITAIS
X1, X2, X3, X4, X5

ENTRADAS ANALÓGICAS
AVI 0-10V
ACI 4-20mA

LIGAÇÃO DO POTENCIÔMETRO EXTERNO (Vide Vídeo Tutorial)
Centro: AVI
Positivo: +10
Negativo: GND

LIGAÇÃO DE CHAVE SELETORA PARA FRENTE E PARA TRÁS
Comum: GND
Avanço: X1
Reversão: X2

SAÍDA ANALÓGICA 0-10V
AO1


SAÍDAS A RELÉ
1 Contato Reversível
