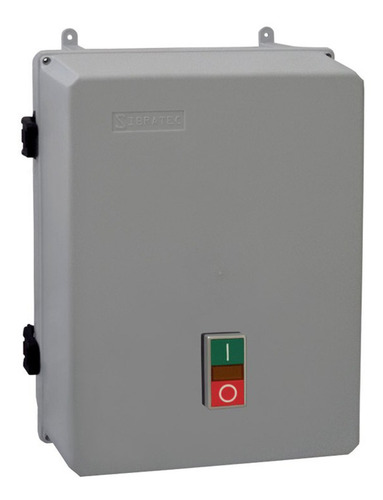

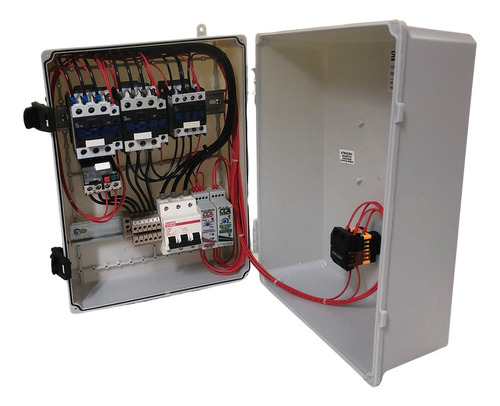

Chave Sibratec Estrela Triangulo Trifásica Motor 15cv 220 V

Descrição

Utilização:

Na escolha da chave ET, deve-se considerar que no momento da partida (Y) em estrela, a corrente e o momento de partida ficam reduzidos a aproximadamente 1/3 dos seus valores correspondentes na ligação direta.

Destinam-se a partida de motores trifásicos com rotor em curto-circuito. Este tipo de chave somente se aplica, para motores cuja tensão nominal, em triângulo coincide com a tensão nominal entre fases da rede alimentadora, portanto um motor 220/380 Y não pode ser ligado com chave estrela triângulo em uma rede de 380 V entre fases. É fundamental para a partida que o motor tenha a possibilidade de ligação em dupla tensão, ou seja, em 220/380V, em 380/660V ou 440/760V. Os motores deverão ter no mínimo seis bornes de ligação. A partida estrela triângulo poderá ser usada quando, a curva de conjugado do motor é suficientemente elevada para poder garantir a aceleração da máquina com a corrente reduzida. Na ligação estrela, a corrente fica reduzida para 25 a 33% da corrente de partida na ligação triângulo. O conjugado resistente da carga, não poderá ultrapassar o conjugado de partida do motor, nem a corrente no instante da mudança para triângulo poderá ser de valor inaceitável. Existem casos em que este sistema de partida não pode ser usado.
São empregadas para o arranque de motores trifásicos, tendo por finalidade reduzir a corrente de partida, de modo a limitar a queda de tensão na linha de alimentação. A utilização deste tipo de chave, é muitas vezes imposta pela própria concessionária de energia elétrica de forma a não sobrecarregar suas linhas, por ocasião da partida de motores elétricos de potência mais elevada (consulte a concessionária da região onde será feita a instalação).

Existem casos que pelas características de algumas máquinas, obrigatoriamente devemos utilizar este tipo de chave. São máquinas com volantes superdimensionados (prensas em geral), trefiladeiras, esteiras transportadoras, máquinas injetoras, picadeiras, etc.

A chave estrela triângulo em geral só pode ser empregada em partidas de máquinas em vazio, isto é, sem carga. Somente depois de ter atingido a rotação nominal, a carga poderá ser aplicada.

Aplicação:
Guinchos, prensas viradeiras, prensas excêntricas, prensas guilhotina, máquinas operatrizes em geral, máquinas agrícolas, construção civil e outras.
Especificações técnicas:
-Fabricante: SIBRATEC
- Capacidade: 45A


Caixa de PVC, com proteção UV
Referência: 6303
Tipo: ET

Especificações técnicas:
Pólos(N) 3
Corrente(A) 45
Potência(CV/220V) 15 CV
Com relê de falta de fase
Tipo de Acionador: Botão
Ref: 6303
Marca: SIBRATEC

Medidas:
Comprimento Total(mm): 370
Largura(mm): 260
Altura(mm): 170
