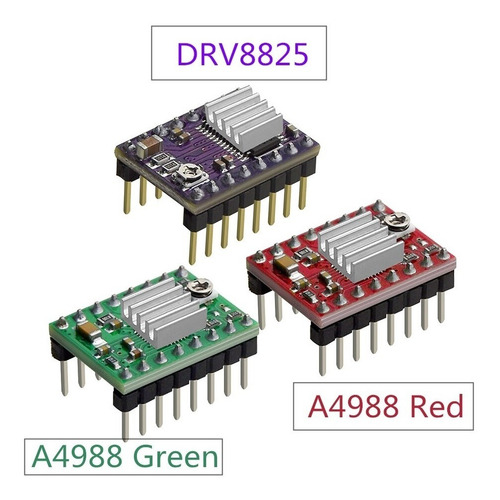

2 Driver Motor De Passo Drv8825 Tmc2208 Tmc2225 A4988

Descrição

02 - DRIVER DRV8825 OU
02 - DRIVER TMC2208 OU
02 - DRIVER TMC2225 OU
02 - DRIVERS A4988


------------------------------------------------------------------------------------------------------

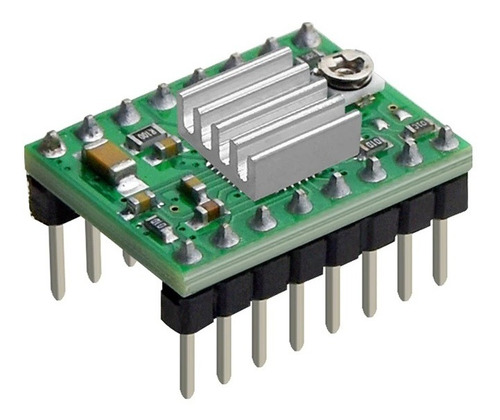

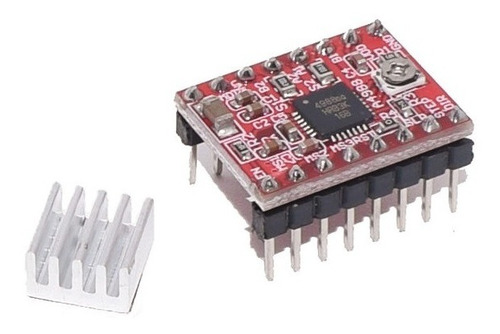

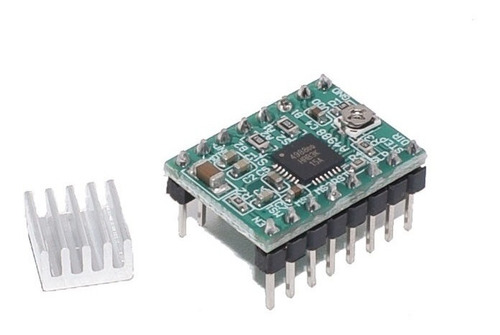

DRIVE MOTOR DE PASSO A4988
------------------------------------------------------------------------------------------------------

Descrição

Cor Verde ou Vermelho, de acordo com a disponibilidade.

-Driver para motor de passo bipolar;
-Controle de Passo e Direção do Motor;
-Voltagem operação lógica de 3 a 5,5v;
-Voltagem no motor 8 - 35v;
-Regulador de tensão embutido;
-Amperagem de até 2A por bobina;
-Proteção conta sobrecarga de corrente e curto-circuito;
-Dissipador de temperatura;
-Terminais já soldados;
-Compatível com Arduino;
-5 ajustes de Resoluções: 1-Passo, 1/2-Passo, 1/4-Passo, 1/8-Passo e 1/16 - Passo.

Produto contém:
02 x Drive Motor de Passo A4988;
02 x Dissipador de Calor.

------------------------------------------------------------------------------------------------------
DRIVER PARA MOTOR DE PASSO DRV8825 ROXO.
------------------------------------------------------------------------------------------------------

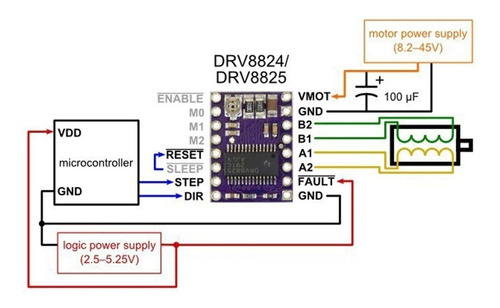

O Driver para Motor de Passo DRV8825 é um pequeno módulo para controle de motores de passo microstepping bipolares.

O módulo aceita alimentação entre 8.2 e 45V e pode fornecer até 1.5A por fase, suportando micro resolução até 1/32 passos. Possui trimpot para ajuste de corrente de saída e proteção contra sobrecarga de corrente e temperatura.

O Driver de Motor de Passo DRV8825 pode ser utilizado em projetos de impressora 3D e máquinas CNC utilizando o Arduino como placa principal.


Especificações Técnicas:
Driver para Motor de Passo DRV8825 - Datasheet
Chip Controlador: DRV8825
Marca: OEM
Controle de passos e direção
Controle de motor por PWM
Tensão de nível de sinal: 3.3V e 5V
Tensão saída motores: 8.2~45V
Microstepping: 1/4, 1/8, 1/16, 1/32 passos
Trimpot para ajuste de Corrente de saída
Proteção contra sobrecarga de corrente e curto-circuito
Material: Termoplásticos / Metal / Placa de fenolite
Origem: China
Tamanho: 15mm Largura x 20mm Profundidade x 5mm Altura
Peso: 5g

Conteúdo da embalagem:
02 Driver para Motor de Passo DRV8825
02 Dissipador de calorEnvio imediato.

------------------------------------------------------------------------------------------------------

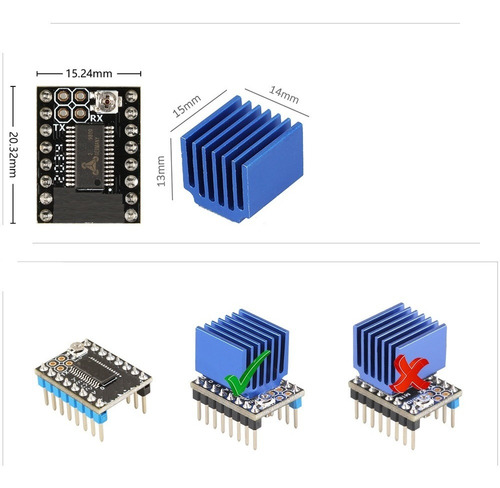

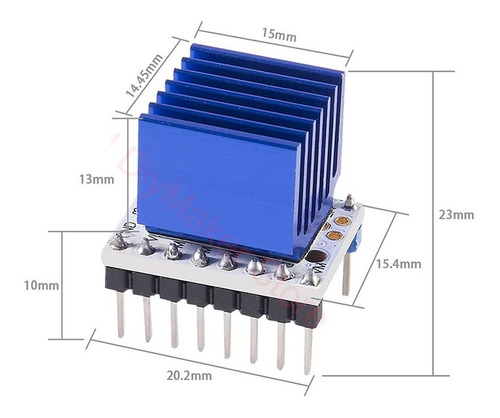

DRIVER MOTOR DE PASSO TMC2208 V1.2 IMPRESSORA 3D
------------------------------------------------------------------------------------------------------
DEIXE SUA IMPRESSORA MAIS SILENCIOSA

O TMC2208 oferece uma solução integrada de driver de motor para impressão 3D, câmeras, scanners e outras aplicações de equipamentos automatizados. O dispositivo possui um indexador de microstepping integrado, o StealthChop2 , um modo de controle de corrente totalmente silencioso, e destina-se a impulsionar um motor de passo bipolar. O bloco do driver de saída consiste em MOSFETs de baixa potência de canal N RDSon configurados como pontes H completas para acionar os enrolamentos do motor. O TMC2208 é capaz de conduzir até 2A de corrente a partir de cada saída (com dissipação de calor adequada). O TMC2208 é projetado para uma tensão de alimentação de 5 a 36V. O dispositivo possui uma interface de passo e direção e pode ser configurado com pinos digitais.

CARACTERÍSTICAS E BENEFÍCIOS
Motores de passo de 2 fases até 2A corrente de bobina (pico)
Interface STEP / DIR com 2, 4, 8, 16 ou 32 pinos
Smooth Running 256 microsteps por interpolação de microPlyer
Operação silenciosa do motor StealthChop2
SpreadCycle chopper de controle de motor altamente dinâmico
Low RDSon LS 280m¿ e HS 290m¿ (tip. A 25 ° C)
Faixa de Voltagem 4.75 36V DC
Frenagem Passiva e Freewheeling
Single Wire UART & OTP para opções avançadas de configuração
Gerador de Pulso Integrado para movimento autônomo
Proteção Total e Diagnóstico

O StealthChop é um princípio baseado no chopper de tensão. Garante motores absolutamente silenciosos quando parado ou em câmera lenta, exceto para ruído de rolamento de esferas. Ao contrário de outros choppers de modo de tensão, o StealthChop2 não requer configuração. Aprende automaticamente as melhores configurações durante o primeiro movimento após a inicialização e otimiza ainda mais as configurações em movimentos subseqüentes. Uma sequência inicial inicial é suficiente para este processo de aprendizagem.

O SpreadCycle é um modo avançado de ciclo a ciclo. Ele oferece operação suave e bom amortecimento de ressonância em uma ampla faixa de velocidade e carga. O esquema de chopper do SpreadCycle integra automaticamente e ajusta os ciclos de decaimento rápido para garantir um desempenho suave de cruzamento zero.


Qualquer dúvida enviar uma pergunta abaixo.
Enviamos para todo o Brasil.

Garantia do vendedor: 30 dias
