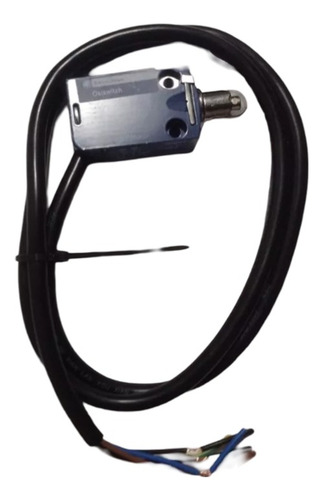

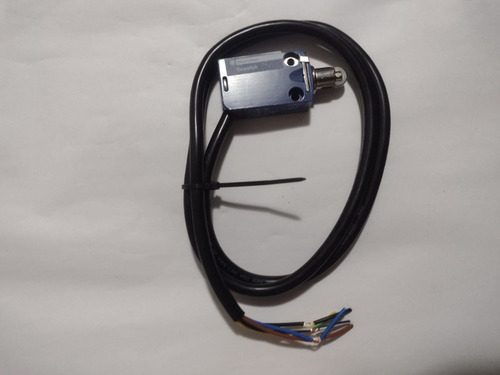

Chave Fim De Curso Nanf Pistão Em Aço Xcmd2102l1 - Schneider

Descrição

Código Interno: 06149100225
Código Fabricante: XCMD2102L1
Código Referencia: 06149100225

Chave Fim De Curso Metálico Pistão Com Roldana 1,5a 1Na+1Nf Schneider

ESPECIFICAÇÕES TECNICAS:

linha de produto: Telemecanique Interruptores de limite XC Standard
nome da série: Formato padrão
tipo de produto ou componente: Interruptor de fim de curso
Nome abreviado do dispositivo: XCMD
design do sensor: Miniatura
tipo de corpo: Fixo
Tipo de cabeçote: Cabeça do atuador
material: Metal
material do corpo: Zamak
Material do cabeçote: Zamak
modo de fixação: Pelo corpo
movimento da cabeça de funcionamento: Linear
tipo de operador: Atuador de rolamento c/ retorno por mola Metal
tipo de abordagem: Abordagem lateral, 2 sentidos
número de polos: 2
Tipo e composição dos contatos: 1 NF + 1 NA
Operação dos contatos: Ação rápida

Complementar:
atuação do interruptor: Por came de 30°
conexão elétrica: Conector de cabo removível
comprimento do cabo: 1 m
composição de cabos: 5 x 0,75 mm²
material de isolamento do fio: PvR
forma de isolamento de contatos: Zb
ruptura positiva: Com
força mínima de abertura positiva: 35 N
força mínima de disparo: 7 N
velocidade de atuação máxima: 0,5 m/s
designação de código de contato:
B300, CA-15 (Ue = 240 V), Ie = 1,5 A conforme EN/IEC 60947-5-1 apêndice A
R300, CC-13 (Ue = 250 V), Ie = 0,1 A conforme EN/IEC 60947-5-1 apêndice A
[Ui] tensão de isolamento nominal:
300 V (graus de poluição 3) conforme UL 508
400 V (graus de poluição 3) conforme IEC 60947-5-1
300 V (graus de poluição 3) conforme CSA C22.2 No 14
resistência máxima entre os terminais: 25 MOhm conforme IEC 60255-7, categoria 3
[Uimp] tensão nominal de impulso suportada:
4 kV IEC 60664
4 kV IEC 60947-1
proteção contra curto-circuito: 6 A cartucho Fusível , tipo gG
durabilidade elétrica:
5000000 ciclos, CC-13, 120 V, 1 W , taxa de funcionamento < 60 cic/mn , fator de carga: 0,5 conforme IEC 60947-5-1, apêndice C
5000000 ciclos, CC-13, 24 V, 3 W , taxa de funcionamento < 60 cic/mn , fator de carga: 0,5 conforme IEC 60947-5-1, apêndice C
5000000 ciclos, CC-13, 48 V, 2 W , taxa de funcionamento < 60 cic/mn , fator de carga: 0,5 conforme IEC 60947-5-1, apêndice C
durabilidade mecânica: 10000000 ciclos

Meio ambiente:
resistência ao choque: 25 gn para 18 ms conforme IEC 60068-2-27
resistência à vibração: 5 gn (f= 10…500 Hz) conforme IEC 60068-2-6
grau de proteção IP:
IP66 conforme IEC 60529
IP67 conforme IEC 60529
IP68 conforme IEC 60529
grau de proteção IK: IK06 conforme EN 62262
categoria de sobretensão:
Classe I em conformidade com IEC 61140
Classe I em conformidade com NF C 20-030
temperatura ambiente para funcionamento: -25…70 °C
temperatura ambiente para armazenamento: -40…70 °C
tratamento de proteção: TC
Certificações do produto: CCC / CSA / UL
Normas:
EN/IEC 60204-1
UL 508
EN/IEC 60947-5-1
CSA C22.2 No 14

Garantia do vendedor: 90 dias
