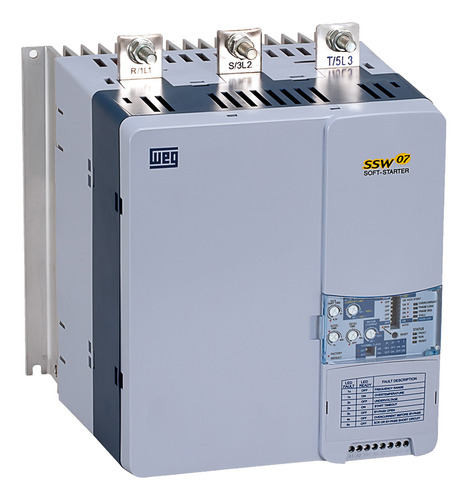

Soft Starter Weg 130a 50cv 220v/75cv 380v 50/60hz Ssw07

Descrição

Imagens meramente ilustrativas.
Garantia: Oferecemos a mesma garantia que o fabricante.

Soft Starter Weg 130A 50Cv 220V/75Cv 380V 50/60Hz SSW07

Soft-Starter WEG são chaves de partida estática, destinadas à aceleração, desaceleração e proteção de motores de indução trifásicos. O controle da tensão aplicada ao motor, mediante o ajuste do ângulo de disparo dos tiristores, permite obter partidas e paradas suaves.

Com o ajuste adequado das variáveis, o torque produzido é ajustado à necessidade da carga, garantindo, desta forma, que a corrente solicitada seja a mínima necessária para a partida.

Resumo das características técnicas
• Corrente nominal: 130 A
• Tensão de alimentação: 220-575 V
• Grau de proteção: IP00
• Tamanho: 3

Dados técnicos
• Regime de partida: AC-53b 3-30:1170
• Regime de partida (com kit de ventilação): AC-53b 3-30:330
• Padrão (3 cabos): Sim
• Dentro do delta (6 cabos): Não
• SoftPLC (programação em ladder): Não
• Rampa de tensão: Sim
• Rampa de tensão e limite de corrente: Não
• Limite de corrente: Sim
• Rampa de limitação de corrente: Programável via opcional
• Controle de bombas: Programável via opcional
• Controle de torque: Não
• Partida direta (D.O.L.): Programável via opcional
• Certificações do produto: UL, CE, CS, IRAM e C-TICK
• Parametrização via trimpots e dip switches: Sim
• Parametrização via HMI: Disponível com opcional
• Parametrização via software: Superdrive G2
• Modbus-RTU RS-232: Disponível com opcional
• Modbus-RTU RS-485: Disponível com opcional
• Modbus-RTU USB: Não

Potência
• Corrente nominal: 130 A
• Tensão de Alimentação: 220-575V
• Tipo da rede de alimentação: TT / TN / IT
• Frequência: 50/60Hz
• Número de fases controladas: 3 fases
• Bypass integrado: Sim

Potência motor - conexão padrão (cv/kW)
• 220/230V: 50 / 37
• 380/400V: 75 / 55
• 440/460V: 100 / 75
• 575V: 125 / 90
• 690V: Não

Outros
• Acionamento do ventilador programável: Programável via opcional
• Cópia dos parâmetros via HMI: Sim
• Usuário 1 e usuário 2 : Não
• Startup orientado: Não
• Atuação das proteções em erros ou alarmes: Não
• Auto reset de falhas: Sim
• Relógio de tempo real (RTC): Não
• SoftPLC (programação em ladder): Não

Condições ambiente
- Grau de poluição (UL 508) : 2

Temperatura
• Mínima: 0 °C
• Nominal: 55 °C
• Fator de redução de corrente acima da nominal [3] : 2 % para cada grau

Umidade relativa do ar (sem condensação)
• Mínima: 5 %
• Máxima: 90 %

Altitude
• Em condições nominais: 1000 m
• Máxima permitida com fator de redução [4]: 4000 m
• Fator de redução de corrente acima de 1000 m [5]: 1 % para cada 100 m
• Fator de redução de tensão acima de 2000 m [6]: 1,1 % para cada 100 m

Dimensões
• Tamanho: 3
• Altura: 276 mm
• Largura: 223 mm
• Profundidade: 220 mm
• Peso: 7,6 kg

Normas Atendidas
• Segurança: UL 508
• Baixa Tensão: EN 60947-4-2
• Categoria de sobretensão: III (UL508 / EN61010)
• EMC: Diretiva 89/336/EEC

Certificações
• UL
• CE
• CS
• IRAM
• C-TICK
