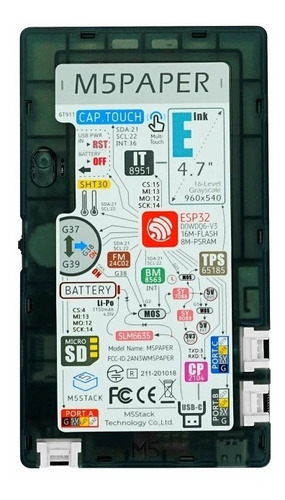

M5stack M5paper Esp32 Iot 4.7pol 960x540 Epaper E-ink

Descrição

Descrição
M5Paper COMM É um dispositivo de edição comemorativa com uma exibição de e-ink tocável da m5stack, alimentado por ESP32. O lado da frente é incorporado com um 540*960 @ 4.7" Resolução e-ink tela que suporta 16-nível em tons de cinza. O display é um GT911 tela de toque capacitivoQue suporta toque multi-ponto e uma variedade de controles de gestos. Em comparação com um lcd regular, os monitores de e-ink são mais fáceis nos olhos, o que os torna uma ótima escolha para ler ou visualizar por um período mais longo. Outros benefícios são o baixo consumo de energia, e a capacidade de reter a imagem mesmo se a energia para o visor é terminada. Integrado no m5paper são um botão da multi-função para a operação, o sensor da temperatura e da umidade de sht30, o botão físico para a restauração, e um -Tf (Microsd) porta para armazenamento de dados.

Além disso, o FM24C02 Chip eeprom interno fornecido 2k-bit (256x8)-eeprom, que pode ser usado para armazenar dados vitais mesmo quando o dispositivo está desligado. UM 1150mAh Lipo bateria mantém o dispositivo indo por um longo período, e a vida útil da bateria pode ser preservada ainda mais usando o RTC(BM8563) Para definir o dispositivo em um modo de sono profundo, e acordá-lo novamente quando necessário. Estão incluídos três HY2.0-4P portos de expansão que permitem a construção de projetos complexos usando os sensores existentes no ecossistema m5stack.

Características do produto
Esp32 funções sem fio padrão wi-fi

16M Flash interna

Baixo consumo de energia de Exibição

Tela de toque multi-ponto

180 graus ângulo de visão

Built-in Ímã

Bateria interna 1150mAh

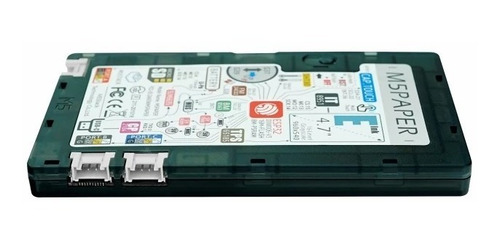

Expansível-HY2.0-4P x 3 portas de expansão externa

Incluem
1x M5Paper COMM Edição

Aplicações
Terminal de IoT

E-Book

Painel de Controle Industrial

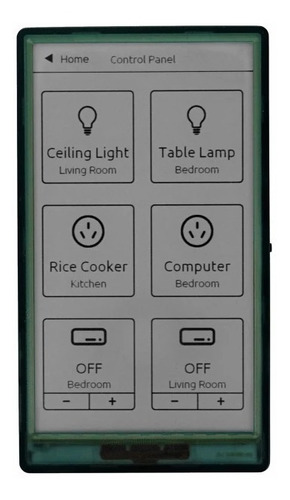

Painel de Casa inteligente

A etiquetagem electrónica

Versão distinção
Versão

Habitação Cor

Tela E Tinta

M5Paper COMM

Preto transparente

O painel rígido da tela da e-ink da primeira geração

M5Paper

Branco

Painel de exibição rígido de tela de e-ink de segunda geração

M5Paper v1.1

Branco

O painel de exibição flexível de tela de e-ink de terceira geração

Especificação
Mestre de recursos

Parâmetros

ESP32-D0WDQ6-V3

Núcleo duplo de 240mhz, 600 dmips, 520kb sram, wi-fi

Flash

16MB

PSRAM

8MB

Tensão de entrada

5V @ 500mA

Interface

Typec * 1, HY2.0-4P * 3, slot para cartão tf-card (microsd)

Tela de tinta

Modelo: EPD_ED047TC1
540 * 960@4.7 "
Escala de cinza: 16 níveis
Área de exibição: 58.32*103.68mm
Chip de driver de exibição: it8951e

Botão físico

Interruptor de discagem * 1, botão de reset * 1

RTC

BM8563

TOQUE

GT911 painel de toque capacitivo

Antena

2.4G Antena 3D

PIN pin out

G25, G32, G26, G33, G18, G19

Bateria

1150mAh@3.7V

Temperatura de operação

0 °c a 60 °c

Peso líquido

86g

Peso bruto

100g

Tamanho do produto

118*66*10mm

Tamanho da embalagem

120*70*14mm

Material de Shell

Plástico (PC)
