Scanner Raven 3 Pro Osciloscopio Diesel Leve Pesado Tablet

Descrição

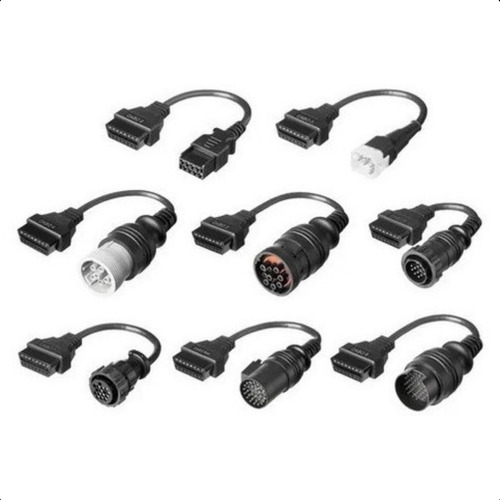

Scanner Raven 3 c/ Osciloscopio Diesel Leve + Diesel Pesado 108900 108810 com Tablet Sansung para Scanner

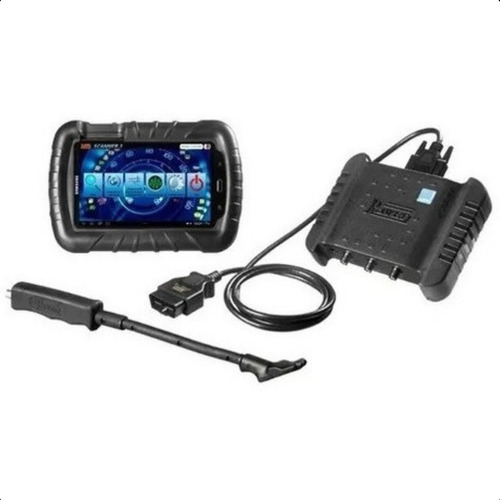

O Scanner 3 Scope é um osciloscópio automotivo que captura sinais de sensores, atuadores e barramentos de comunicação de alta velocidade como, a rede CAN, o sinal mais rápido em um veículo. Enquanto o Scanner 3 realiza um diagnóstico interno na ECU do automóvel indicando, por exemplo, falhas em sensores, o osciloscópio possibilita realizar análises conclusivas através de procedimentos de medição como, por exemplo:

- Verificação do ponto do motor
- Verificar sinais em componentes, individualmente
- Encontrar falhas em conectores e cabos
- Encontrar defeitos em sensores e atuadores
- Encontrar problemas quando não há código de falha ativo ou quando os códigos de falha fornecidos pela ECU não dão informações conclusivas.

Exclusivo Kit Raven de Alta Tensão

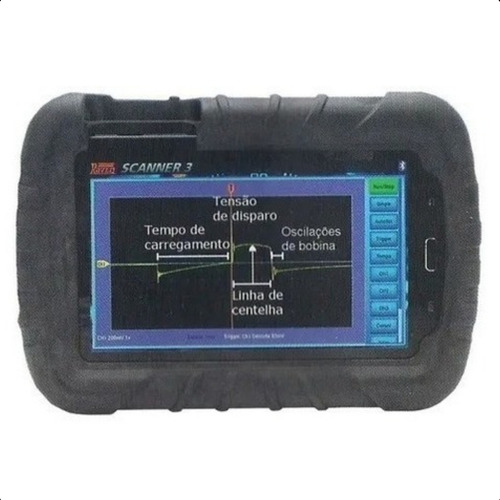

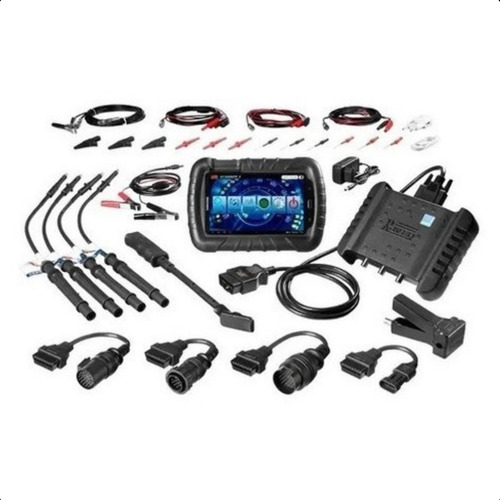

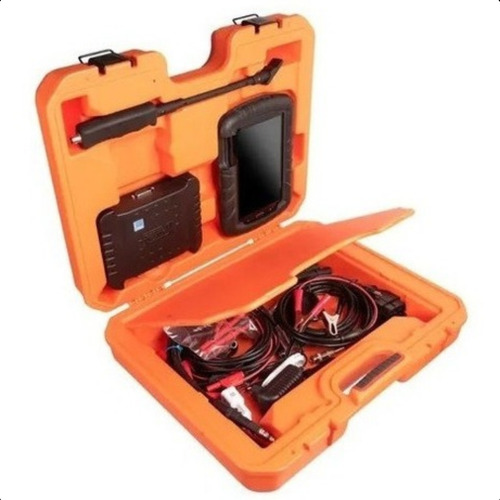

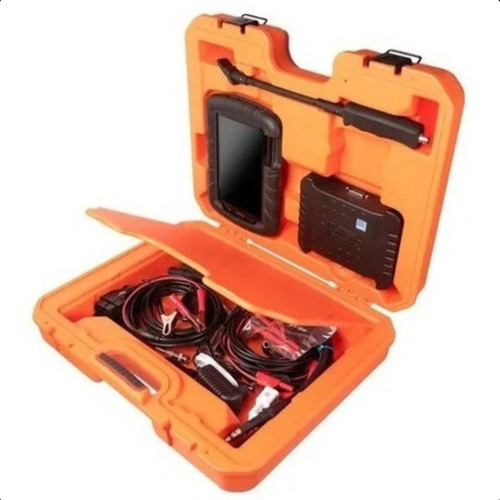

Além dos tradicionais cabos e ponteiras que acompanham um osciloscópio , o Scanner 3 Scope conta ainda com o exclusivo Kit Raven de alta tensão, composto pela pinça indutiva, 4 cabos de vela ferramenta, maleta e Tablet. Este kit proporciona um diagnóstico avançado e rápido de todos os sistemas de ignição presentes no mercado: COP ( com bobinas integradas), DIS (por centelha perdida) e convencional (com distribuidor de ignição).

Nas oficinas mecânicas, o teste do secundário de ignição é um procedimento de grande recorrência e que demanda tempo para a determinação de defeitos. Com a pinça indutiva na maioria das vezes é possível realizar testes das bobinas integradas com apenas um toque em cima delas, sem a necessidade de desmontar. Quando isso não for possível, usa-se o cabo de vela ferramenta.

Três canais de medição

Projetado para o dia a dia das oficinas, o Scanner 3 Scope, disponibiliza três canais de medição, que facilitam a análise simultânea de componentes.
Um exemplo prático do uso do terceiro canal, que vai facilitar muito para o usuário, é a verificação do ponto de veículo. Com o canal 1 no sensor de rotação, o canal 2 no setor de fase, coloca-se o canal 3 no bico, tornando muito mais prático e rápido verificação do ponto utilizando o trigger no canal 3.

Interface

Possui uma interface simples e intuitiva, desenvolvida para facilitar o seu trabalho, oferecendo diversos modos de operação, como captura contínua, captura de uma única tela e configuração automática. Também é possível capturar manualmente a aquisição dos sinais, de forma que a informação do seu interesse seja mostrada na tela.

Disponibiliza também, diversas opções de análises para parâmetros de interesses, como amplitude máxima do sinal, a amplitude no ponto desejado e o intervalo de tempo entre dois pontos de interesse, utilizando-se da ferramenta cursor.
Gravação Contínua de Tela.

Um dos diferencias desse scanner é o armazenamento de telas em tempo contínuo e a capacidade de gravar várias imagens e carregá-las quando desejar. A captura de imagens é feita em até 15 telas contínuas e apenas deslizando o dedo sobre a tela, sendo possível realizar a transição, entre as telas de forma suave, o que possibilita posicionar a forma da onda no momento desejado, sem perda de qualidade ou sinal. Assim, toda a informação de interesse poderá ser facilmente exibida na tela.

- Garantia: 12 meses (3 meses de garantia Legal contra defeito de fabricação contando a partir da data de emissão da Nota Fiscal de Venda e 9 meses de garantia concedido pelo fabricante também contra defeitos de fabricação)

- Marca: RAVEN
