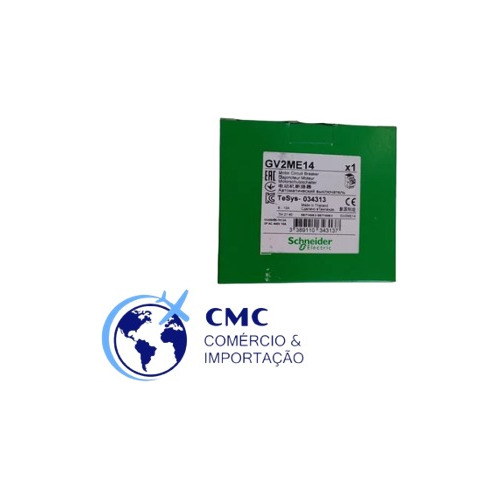

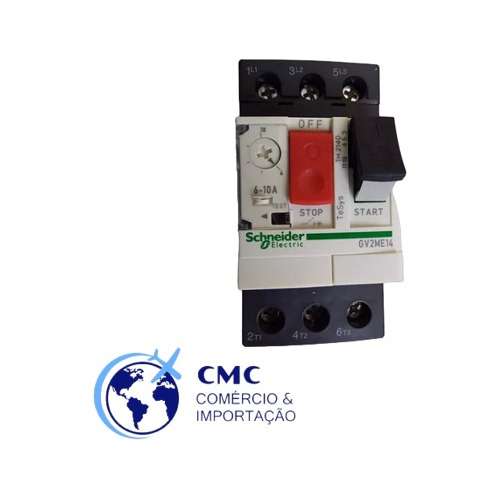

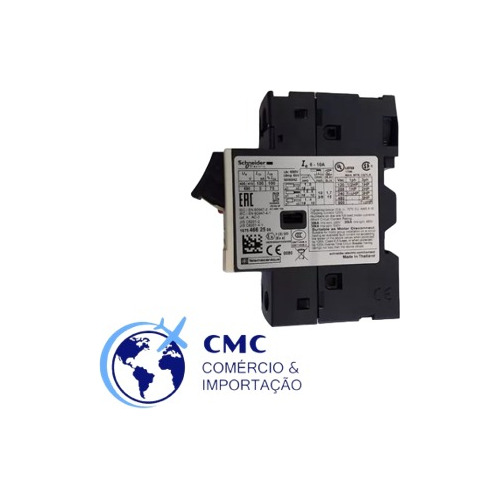

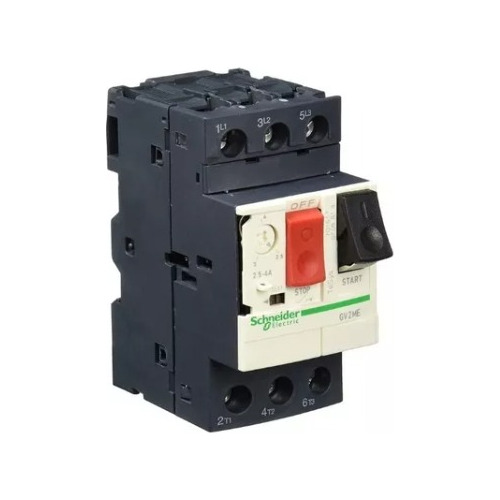

Gv2me14 - Disjuntor Termomagnetico Tesys Gv2 6-10a C/nf

Descrição

Principal
linha
TeSys
TeSys Deca
nome do produto
TeSys GV2
TeSys Deca
tipo de produto ou componente
Disjuntor
Nome abreviado do dispositivo
GV2ME
Aplicação do dispositivo
Motor
tecnologia da unidade de disparo
Termomagnético
Complementar
descrição de polos
3P
tipo de rede
CA
categoria de uso
CA-3 conforme IEC 60947-4-1
Categoria A conforme IEC 60947-2
frequência da rede
50/60 Hz conforme IEC 60947-4-1
modo de fixação
Trilho DIN de 35mm: encaixado
Painel: aparafusado (with adaptor plate)
posição de funcionamento
Qualquer posição
alimentação do motor kW
3 kW a 400/415 V CA 50/60 Hz
4 kW a 400/415 V CA 50/60 Hz
4 kW a 500 V CA 50/60 Hz
5,5 kW a 690 V CA 50/60 Hz
7,5 kW a 690 V CA 50/60 Hz
5,5 kW a 500 V CA 50/60 Hz
capacidade de corte
100 kA Icu a 230/240 V CA 50/60 Hz para IEC 60947-2
100 kA Icu a 400/415 V CA 50/60 Hz para IEC 60947-2
3 kA Icu a 690 V CA 50/60 Hz para IEC 60947-2
10 kA Icu a 500 V CA 50/60 Hz para IEC 60947-2
15 kA Icu a 440 V CA 50/60 Hz para IEC 60947-2
[Ics] capacidade de corte nominal de serviço em curto-circuito
100 % a 500 V CA 50/60 Hz para IEC 60947-2
100 % a 230/240 V CA 50/60 Hz para IEC 60947-2
100 % a 440 V CA 50/60 Hz para IEC 60947-2
100 % a 400/415 V CA 50/60 Hz para IEC 60947-2
75 % a 690 V CA 50/60 Hz para IEC 60947-2
Tipo de controle
Botão não luminoso
[In] corrente nominal
10 A
thermal protection adjustment range
6…10 A
corrente de disparo magnético
138 A
[Ue] tensão de operação nominal
690 V CA 50/60 Hz para IEC 60947-2
[Ui] tensão de isolamento nominal
690 V CA 50/60 Hz para IEC 60947-2
[Ith] corrente térmica convencional ao ar livre
10 A conforme IEC 60947-4-1
[Uimp] tensão nominal de impulso suportada
6 kV IEC 60947-2
dissipação de alimentação por polo
2,5 W
durabilidade mecânica
100000 ciclos
durabilidade elétrica
100000 ciclos of CA-3 a 440 V
taxa máxima de operação
25 cic/h
avaliado pela carga
Contínuo para IEC 60947-4-1
torque de aperto
1,7 N.m Ligar Conexões por parafuso
adequação para isolamento
Sim conforme IEC 60947-1
sensibilidade da falha de fase
Sim para IEC 60947-4-1
altura
89 mm
largura
45 mm
profundidade
78,5 mm
Peso líquido
0,26 kg
cor
Cinza escuro
Meio ambiente
Normas
EN/IEC 60947-2
EN/IEC 60947-4-1
CSA C22.2 No 60947-4-1
UL 60947-4-1
Certificações do produto
IECEE CB Scheme
UL
CSA
CCC
EAC
ATEX
BV
LROS (Lloyds register of shipping)
DNV-GL
RINA
UKCA
tratamento de proteção
TH
grau de proteção IP
IP20 conforme IEC 60529
grau de proteção IK
IK04
temperatura ambiente do ar para funcionamento
-20…60 °C
temperatura ambiente para armazenamento
-40…80 °C
resistência a incêndios
960 °C conforme IEC 60695-2-1
altitude de funcionamento
2000 m
Unidades de embalagem
Unidade de pacote tipo 1
PCE
Número de unidades no pacote 1
1
Peso do pacote 1
272 g
Pacote 1 Altura
4,5 cm
Pacote 1 largura
8,5 cm
Pacote 1 Comprimento
9 cm
Unidade de pacote tipo 2
S02
Número de unidades no pacote 2
24
Peso do pacote 2
6,773 kg
Pacote 2 Altura
15 cm
Largura do pacote 2
30 cm
Comprimento do pacote 2
40 cm
Oferta sustentável
Situação da oferta sustentável
Produto Green Premium
Regulamento REACh
Declaração REACh
Diretiva RoHS da UE
Conforme
Declaração RoHS da EU
Sem mercúrio
Sim
Informações das isenções RoHS
Sim
Regulamento RoHS China
Declaração RoHS China
Produto fora do âmbito da RoHS China. Declaração de substâncias para sua informação.
Divulgação Ambiental
Perfil ambiental do produto
WEEE
