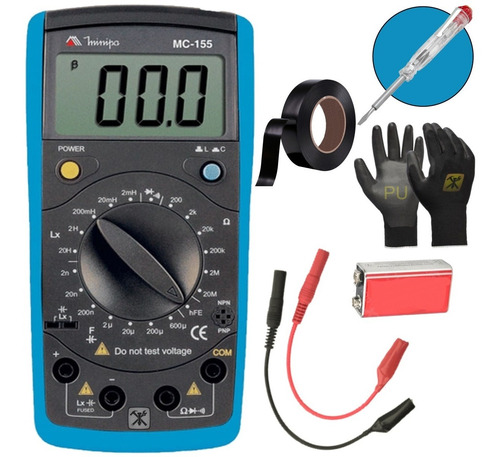

Medidor Lcr Digital Capacímetro Indutimetro Mc-155 - Minipa

Descrição

KSR MÁQUINAS E EQUIPAMENTOS, há mais de 24 anos no mercado.

Todos os produtos acompanham Nota Fiscal, e garantia (de acordo com o fabricante).
-----------------------------------------------------------------------------------------------------------------------

MEDIDOR LCR MODELO: MC-155

CARACTERÍSTICAS

• Display LCD: 3 ½ Dígitos (1999 Contagens)
• Indicação de Sobrefaixa: “1” é mostrado
• Indicador de Bateria Fraca: O símbolo é mostrado nodisplay
• Polaridade: Automática, positiva implícita e negativa indicadapelo símbolo “-”.
• Taxa de Amostragem: 1 vez/s nominal
• Mudança de Faixa: Manual
• Segurança/Conformidade: EMC EN61326.
• Certificação: CE
• Ambiente de Operação: 0°C~40°C (32°F ~104°F).
• Ambiente de Armazenamento: -10°C~50°C (14°F~122°F).
• Umidade Relativa: menor ou igual a 75% @ 0°C - 30°C; menor ou igual a 50% @ 31°C - 40°C.
• Coeficiente de Temperatura: 0,1 x (precisão especificada) / °C (<18°C ou >28°C).
• Altitude: Operação: 2000m. Armazenamento: 10000m.
• Alimentação: Bateria Alcalina 9V (NEDA1604. 0062, 6F22 ou 006P).
• Dimensões: 172(A) x 83(L) x 38A(P) mm.
• Peso: Aproximadamente 310g (bateria inclusa).
• Garantia: Válida por 12 (doze) meses a partir da data de aquisição.


APLICAÇÕES

- Instrumento voltado a medida e avaliação da precisão e qualidade de componentes do tipo indutor (L), capacitor (C) e resistor (R).
- Possibilita também a realização de medições de transistores PNP e NPN, continuidade e diodo, sendo ideal para testes de componentes em placas de circuito impresso.


SEGURANÇA

- Este instrumento está de acordo com a norma EMC EN-61326, e possui certificação CE.
- Como determinado pela norma de segurança NR-10, utilize sempre equipamentos de proteção individual.


GERAL

- A precisão é dada como ±(% da leitura + número de dígitos) para 18°C à 28°C e umidade relativa até 75%.
- Especificação válida para 10% a 100% da faixa de medida. Ciclo de calibração recomendado de 1 ano.


INDUTÂNCIA

• Faixa: 2mH, 20mH, 200mH, 2H, 20H
• Precisão: 2mH ~ 200mH ±(2.0%+8D); 2H ±(5%+5D); 20H ±(5%+15D)
• Resolução: 0,001mH, 0,01mH, 0,1mH, 0,001H, 0,01H.
• Frequência de teste: 2mH ~ 2H (1kHz/150mA); 20H (100Hz/15mA)
• Proteção de sobrecarga:Fusível ação rápida 0,315A 250V


CAPACITÂNCIA

• Faixa: 2nF, 20nF, 200nF, 2µF, 20µF, 200µF, 600µF.
• Precisão: 2nF ~ 200nF ±(1%+5D) 2µF ~ 200µF ±(4%+5D)
600µF (Apenas referência)
• Resolução: 0.001nF, 0.01nF, 0.1nF, 0.001µF, 0.01µF, 0.1µF, 0.001mF
• Freqüência de Teste: 2nF ~ 2µF (1kHz/150mV) 20µF ~ 200µF (100Hz/15mV) 600µF (100Hz/1,5mV)
• Proteção de sobrecarga:Fusível ação rápida 0,315A 250V RMS


RESISTÊNCIA

• Faixa: 200W, 2kW, 20kW, 200kW, 2MW, 20MW
• Precisão: 200W± (0,8%+3D)
2kW ~ 2MW ±(0,8%+1D)
20MW ±[2%(leit.-12)+5D]
• Resolução: 0,1W, 1W, 10W, 100W, 1kW 10KW.
• Proteção de sobrecarga: 250V DC ou AC RMS


CONTINUIDADE

• Limiar audível: <10W
• Resolução: 1W
• Proteção de sobrecarga: 250V RMS


DIODO

• Precisão: 1mV
• Tensão de circuito aberto: 5,8V DC
• Corrente de teste: Aprox. 1mA
• Proteção de sobrecarga: 250V DC ou AC RMS


TRANSISTOR

• Faixa: hFE
• Resolução: 1b
• Condição de teste: I bo = 10mA V ce = 5,8V


ACESSÓRIOS

. Manual de Instruções
. Pontas de prova (par)
. Bateria 9V (instalada)


BRINDES

- Luva PU
- Chave de teste
- Fita Isolante
