Motor Para Toca Disco Vitrola Dc9 12v 33 45 78 Eixo 22.5mm

Descrição

Turntables 1 x DC9-12V 3-velocidade do motor


Apropriado para toca disco , fonógrafo, vitrola sistema belt drive
Tensão nominal: DC 12 v
Tensão de funcionamento: 9 para 12 v DC
Carga avaliado: 8g. cm
Sentido de rotação: CW horário
Diâmetro inferior: 32mm
Furos de montagem 25mm
Temperatura de operação:-5 ° a + 60 ° convencionais umidade

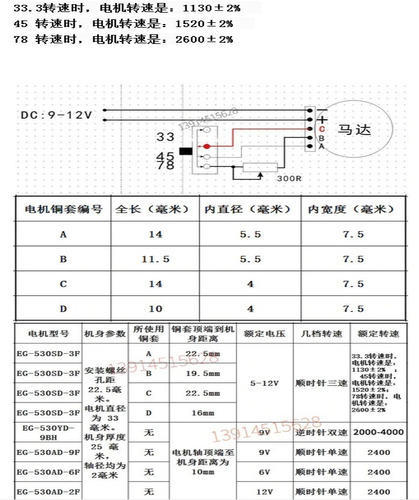

Método de ajuste:
Quando o interruptor de comutação atinge 33, use uma pequena chave de fenda de lâmina plana para ajustar a resistência do l buraco do motor, e o disco normal é 33 rotações por minuto.
Quando o interruptor de comutação atinge 45, use uma pequena chave de fenda de lâmina plana para ajustar a resistência do furo h do motor, e o disco normal é de 45 rotações por minuto.
Quando o interruptor de transferência atingir 78, use uma pequena chave de fenda de lâmina plana para ajustar a resistência na placa de pcbs. O disco normal é 78 rotações por minuto.

Em 33 velocidades, a velocidade do motor é: 1130 ± 2%.
Em 45 velocidades, a velocidade do motor é: 1520 ± 2%.
Na velocidade 78, a velocidade do motor é: 2600 ± 2%.


Nota:

A largura da luva de cobre é de 7mm, o que pode se adaptar a várias correias de largura no mercado.

A distância entre a parte superior da manga de cobre e a superfície do motor determina se a correia e a mesa giratória estão no mesmo plano. Se a diferença for relativamente grande, a correia cairá facilmente e o motor não funcionará corretamente.

peça destinada a técnicos
se não tem nenhuma experiência em montagem desse produto procure orientação técnica antes de comprar
