Novo | 44 vendidos

Capamiter Capacheck Medidor De Esr Analogico -fibra De Vidro

78 reais con 90 centavos

em 12x de 18 reais con 88 centavos pagando com Mercado Crédito

Envio para todo o país

Saiba os prazos de entrega e as formas de envio.

Último disponível!

Comprar com Mercado Crédito

Compra em 12x de R$ 1888 selecionando Mercado Crédito como meio de pagamento.

Informações sobre o vendedor

Localização

Arujá, São Paulo

  • 121

    Vendas nos últimos 60 dias

  • Presta bom atendimento

  • Entrega os produtos dentro do prazo

Ver mais dados deste vendedorAbrirá em uma nova janela

Devolução grátis

Você tem 30 dias a partir do recebimento do produto para devolvê-lo, não importa o motivo!

Garantia

Compra Garantida com o Mercado Pago

Receba o produto que está esperando ou devolvemos o seu dinheiro

Garantia do vendedor

Garantia de fábrica: 1 meses

Meios de pagamento

Boleto parcelado em até 12x

Mercado Crédito

Cartões de crédito

Pague em até 12x!

Mastercard
Hipercard
Elo
Visa

Cartões de débito

Mastercard Débito
Elo Debito
Visa Débito

Pix

Pix

Boleto bancário

Boleto

Características principais

MarcaVirtuatec
ModeloESR-V2.0-SMD FIBRA

Outras características

  • Tensão máxima CA: 9V

  • Tensão máxima CC: 9V

  • Corrente máxima CA: 18 mA

  • Corrente máxima CC: 22 mA

  • Frequência máxima: 100 kHz

Descrição

Tire todas as suas dúvidas no campo perguntas, antes de comprar! Assistam o vídeo de como montar (somente no navegador, no app não aparece o vídeo)

O item é exatamente o da foto (placa montada e os dois adesivos + 2 LEDs) em Fibra de vidro.

Compacta, encaixa na parte dos bornes do multímetro, com proteção, terminais para led indicador de ligado, terminais para a chave liga e desliga.

A placa encaixa na parte do interna do multímetro e bornes das ponteiras.

Você precisará para finalizar:

- Multímetro com galvanômetro de 50uA ou 100uA (Sunwa YX360, TOZZ etc.)
- Potenciômetro de 10k + knob, deverá ser fixado na caixa do multímetro.
- Chave liga e desliga
- Tubo de cobre dos bornes da placa do multímetro.
- Fios ou cabinhos AWG 24 coloridos.

Este produto será fornecido assim agora, sem os fios soldados, a placa esta furada e estanhada, basta derreter a solda e soldar os fios, (segue junto o LED vermelho e verde).

Não compre por impulso ou por curiosidade, devoluções desnecessárias prejudicam enormemente meu trabalho na produção dos kits, pois tenho que parar todo o andamento do dia para atender a reclamação do sistema.

Passo a passo da montagem em nosso blog com fotos e explicações, tudo feito com dedicação, carinho e respeito ao comprador, poderá verificar todo esse trabalho ao receber seu pedido.

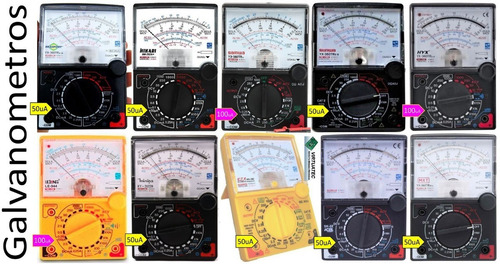

Serve em multímetros, hikari HM-202A, sunwa YX-360, Minipa ET-2022B, samwa YX-360 e com galvanômetro de 50uA.

Informação Técnica:
- Alimentação DC 9V Bateria ou fonte de 9V a partir de 100mA
- Consumo de 18mA/h sem uso. (22mA/h em uso)
- Dimensões da placa montada 81x 33x 6mm
- Leitura do capacitor eletrolítico na placa

Duração da bateria Alcalina é 200mAh/18mAh = 11h ligado sem uso, ou 200mAh/22mAh = 9 horas de trabalho)

---------- Problemas e soluções para o iniciantes em eletrônica ----------

1- Assista o vídeo de como instalar a placa, se tiver dúvida entre em contato pelo chat da compra, de preferencia com fotos de sua montagem para que possa tentar identificar o que esteja fazendo de errado ou que deixou passar. Assim como ler a folha impressa que vai junto a placa.

2- Veja o fundo de escala do seu multímetro na primeira faixa DCmA da chave seletora, o jumper de de solda está fechado em 50uA (se for de 100uA não vai dar ajuste de zero o ponteiro vai ficar na metade da escala) remova a solda que une os PADs e una os dois do lado de 100uA.

3- Se o LED vermelho acende quando curto circuitado as pontas de prova, mas o ponteiro não se mexe, verificar o potenciômetro e a bobina do galvanômetro, ambos são de responsabilidade do montador, se for danificado ao retirar do multímetro, não vai deflexionar o ponteiro.

A saída para o galvanômetro fornece 600mV para 50uA e 1,2V para 100uA com carga ao curto circuitar as ponteiras, a placa não terá problemas se respeitar a montagem, para isso foi pensado uma série de detalhes para a placa chegue em perfeitas condições ao montador e que ele se preocupe apenas com a instalação e acabamento do seu equipamento.

Dúvidas sobre como medir tensão, fazer ligações de LEDs e chaves podem ser sanadas buscando no Google, opções imagens, exemplo de ligações e procedimentos.

Perguntas e respostas

Pergunte ao vendedor

Últimas perguntas feitas

Blz então vou comprar!Denunciar
Ok, qualquer coisa estou a disposição.
20/09/2021Denunciar
Assim entendi! E a voltagem do capacitor não importa o valor? Pode ser de qualquer valor?Denunciar
A tensão aplicada ao galvanômetro é da ordem de 1V. é comum 1uf por 50v, 63v, acima de 10uf 16v, 25 etc.
20/09/2021Denunciar
Tem um video que vc mostra três maneiras de fazer um ajuste no galvanometro que da certo pra que ele fique com a movimentação melhor, mas era com aquele primeiro modelo de placa com essa da pra fazer tbm?Denunciar
Sim, primeiramente monta-se como no vídeo, não ficando bom, ai parte para os demais arranjos, mas no geral apenas acrescenta o capacitor em paralelo ao galvanometro, começa com um valor de 1 uf, se ainda continuar rapido demais, vai experimentando outros valores maiores até que o movimento fique com um leitura confortável, nem lento, nem muito rápido.
20/09/2021Denunciar
Eu acho que seri o mesmo que vc mostra no video não é?Denunciar
Sim, é o mesmo, mas como citei anteriormente, não segue um padrão cada marca, fabricante muda, voce pode pegar uns 10 multímetros iguais e vai ter que experimentar um por um, tem galvanômetro que nem precisa do capacitor, já outros precisam de um de 1uf, 2,2uf etc até um ponto que fique confortável o movimento, este capacitor faz parte dos ajustes finais da montagem, assim como os demais itens chave, fios, parafuso etc.
20/09/2021Denunciar
O meu multimetro é o da Sunma YX-360 Tr de 100uADenunciar
O do video é de YX-360 Tr-eb SAMWA 50uA, nele deu certo 1uF.
20/09/2021Denunciar
Olá vc conseguiri me enviar junto com esse kit um capacitor de 1 micro pra que ele funcione bem em multimetros mas baratinhos?Denunciar
Boa tarde, até posso te enviar, mas o valor desse capacitor não é fixo, talvez terá que colocar um de valor maior ou outro que fique melhor com seu galvanômetro.
20/09/2021Denunciar
Obrigado pelo rápido retorno Márcio. Estava acompanhando seu canal. https://produto.mercadolivre.com.br/MLB-1749065205-multimetro-analogico-yx-360trn-sunma-completo-20mohm-_JM este servirá para o propósito então!Denunciar
Sim serve, mas veja prazo de entrega e frete, porque como citei, você encontra em outros lugares s h o p e e apartir de 35,00 e se pegar mais algumas coisas sai frete grátis, mas ai é de cada um entende. Nesta placa aqui no caso de um de 100uA como mostrou, é só mudar o jumper de solda para 100uA da placa, compras efetuadas até as 13h seguem no mesmo dia para a transportadora.
17/09/2021Denunciar
Bom dia amigo, eu estou querendo comprar esse kit,porém não tenho o multímetro analógico também. Qual você me recomenda? Vi que você vende dois modelos dessa plaquinha. Qual a diferença.. obrigado.Denunciar
Bom dia, as diferenças é no tamanho da placa só isso, as duas podem ser adaptadas conforme visto nos vídeos de cada anuncio, o recomendado é utilizar um multímetro que esteja com a placa danificada e galvanômetro bom, assim você dá uma vida extra ao seu equipamento, mas se optar por um novo, pode ser um YX360 de 50uA (ou 100uA - mudar o resistor na placa), este tem várias marcas, o da SAMWA você encontra em sites a partir de 35 reais. No meu canal de vídeos no YT tem detalhes de como melhorar o galvanômetro deles.
17/09/2021Denunciar
Ou posso usar o potenciometro do próprio multimetro o meu é o Et-2022b minipaDenunciar
Se ele estiver bom pode sim, mas teste com o de 50k, para ver qual fica melhor o ajuste.
09/09/2021Denunciar
Posso usar um potenciometro de 50k?Denunciar
Pode, ele serve apenas para o ajuste de zero.
09/09/2021Denunciar
