Relé Sub/sobretensão Sequência E Falha Trifasico+neutro 220v

Descrição

Relé trifásico configurável sub e sobre tensão, timer de normalização da tensão, falha de fases e sequência de fases 380v + neutro = 220v

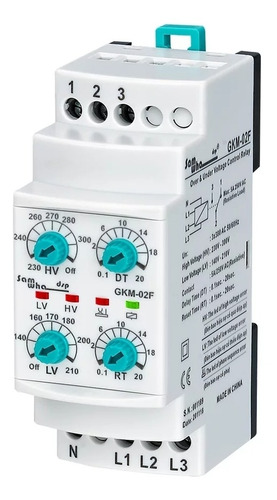

Samwha-dsp GKM-02F, relé de proteção trifásica, falha da fase, da sequência de fase, proteção da tensão sub e sobre tensão.

Descrição
Geral

Os relés do controlador de tensão são projetados para evitar as falhas da tensão de rede para os dispositivos que têm a tensão de trabalho sensível.

Uso e Princípio De Funcionamento

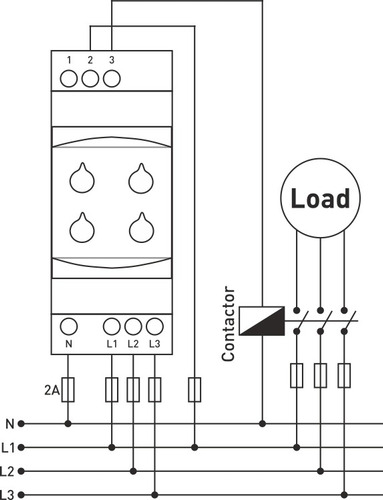

Faça as conexões de acordo com o diagrama. Ajuste o dispositivo de acordo com a carga elétrica necessária. Quando a energia está ligada, se as tensões são as mesmas que ajustadas, relay LED indicador e relé será ligado. Neste caso contato ira fechar , Quando os valores de voltagem estão fora do ajustado, as liberações do relé e o diodo emissor de luz são desligados após esperar até que o tempo setted esteja acima.


Nota (ALERTA)

O relé do controlador de tensão do tipo GKM-02F não funciona se a sequência de fase estiver incorreta.

Manutenção

Desligue o dispositivo e libere das conexões. Limpe o tronco do dispositivo com um cotonete. Não use nenhum condutor ou produto químico pode danificar o dispositivo. Certifique-se de que o dispositivo funciona após a limpeza.

Avisos

Por favor, use o dispositivo de acordo com o manual.
Não use o dispositivo em local úmido ou molhados.
Inclua um disjuntor de proteção na montagem do dispositivo.

Especificações técnicas

Volt de funcionamento nominal: 220v 50/60hz.
Alta tensão .......:230v-300v
Baixa tensão ........:140v-210v
Tempo de atraso: 0.1 segundos. - 20 segundos.
Tempo de restauração ........:0.1 segundos. -20 segundos.
Potência De operação ............... : <6VA
Temperatura de operação .. : -20 °c ..... + 55 °c
Exibição ................ : 4xLEDs
Tipo de conexão .............. : Terminal de Conexão
Contato 5a: 5a/250v ac (carga resistiva)
Diâmetro do cabo ................. : ² 1,5mm
Peso ............................... : 0.210Kg.
Montagem .................... : Montado no trilho do ruído
Altitude de funcionamento .......... : <2000 metros

Garantia do vendedor: 20 dias
