Descrição

O Relé Térmico, em geral, é um dispositivo eletromecânico destinado a proteção de motores elétricos contra o sobreaquecimento ou falta de fase. O funcionamento desse dispositivo se baseia na deformação de uma lâmina bimetálica, ao sofrer uma sobrecarga de corrente, a mesma se deforma diferentemente nos dois metais, fazendo com que o contato mecânico abra o circuito elétrico sequente, efetuando assim a proteção dos equipamentos elétricos. O Relé Térmico Weg, da linha RW, oferece alta tecnologia, representando para o usuário maior segurança e facilidade de instalação.

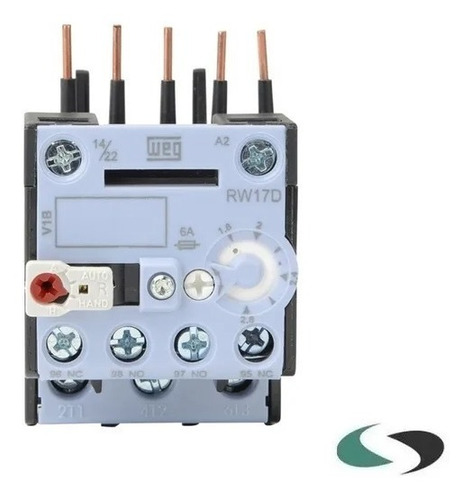

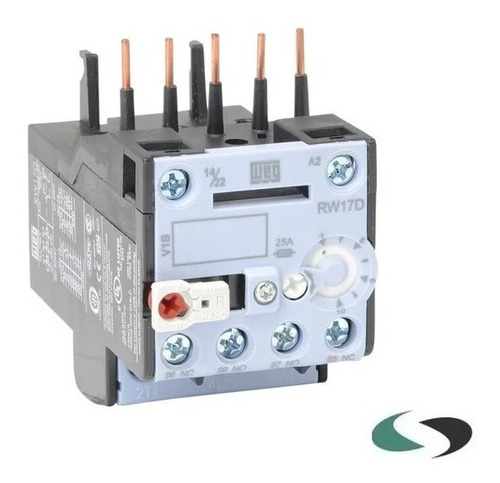

Referência: RW17
Número de polos: 3 polos
Configuração de montagem: 1D
Tensão nominal de isolação Ui - IEC/EN 60947-4-1, VDE 0660 690 V
Tensão nominal de isolação Ui - UL, CSA 600 V
Tensão nominal de impulso Uimp (IEC/EN 60947-1) 6 kV
Frequência: 25...400Hz
Uso em corrente contínua: Sim
Frequência máxima de ciclos de manobra: 15 ops./h
Grau de proteção - terminais principais: IP10
Grau de proteção - contatos auxiliares: IP20
Faixa de corrente: 10-15 A
Fusível máximo (Coordenação do Tipo 2): 35gL/gG
Proteção contra curto-circuito com fusível (gL/gG) 6gL/gG
Altura: 72 mm
Largura: 45 mm
Profundidade: 82 mm
Peso bruto: 0,165 kg
