Kit Amperímetro Digital Com Ci Icl7107, Com 4 Dígitos
em 12x
Estoque disponível
MercadoLíder | +1000 vendas
- Você tem 30 dias a partir da data de recebimento.
- Compra GarantidaVai abrir em uma nova janela, receba o produto que está esperando ou devolvemos o dinheiro.
Vendido por ESTCAMARCO
MercadoLíder
É um dos melhores do site!
+1000
Vendas concluídas
Oferece um bom atendimento
Entrega os produtos dentro do prazo
Devolução grátis
Você tem 30 dias a partir do recebimento do produto para devolvê-lo, não importa o motivo!
Meios de pagamento
Linha de Crédito
Cartões de crédito
Pague em até 12x!
Cartões de débito
Pix
Boleto bancário
Características do produto
Características principais
Marca | M&C |
|---|---|
Modelo | KITICL7107 |
Outros
Tensão máxima CA | 12V |
|---|---|
Tensão máxima CC | 12V |
Corrente máxima CA | 200 mA |
Corrente máxima CC | 2 A |
Frequência máxima | 60 Hz |
Temperatura mínima | -50 °C |
Temperatura máxima | 70 °C |
Tipo de tela | Digital |
Com true RMS | Não |
Descrição

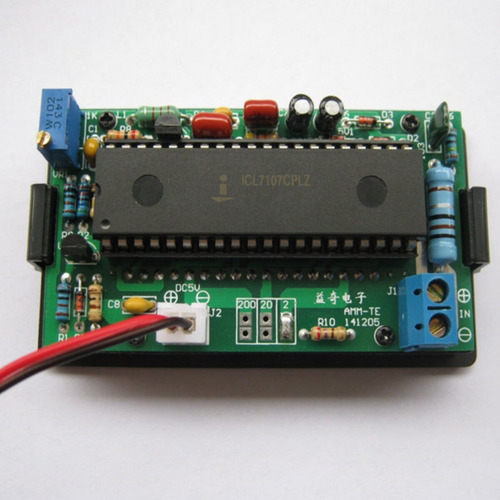

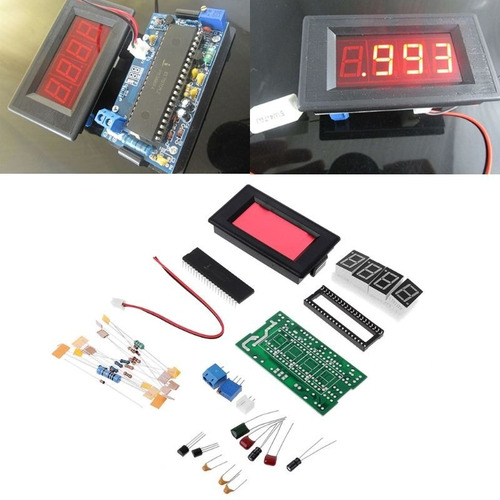

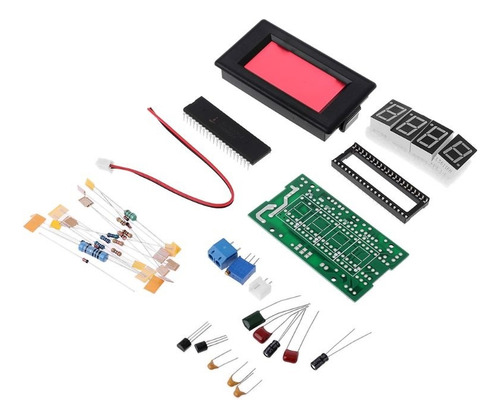

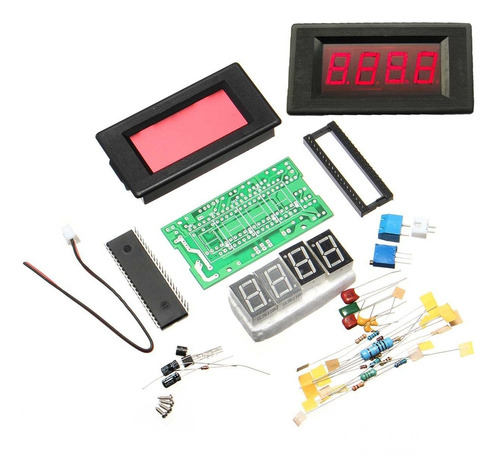

KIT AMPERÍMETRO DIGITAL COM CI ICL7107, COM 4 DÍGITOS.
O kit é de fácil montagem, bastando que o montador tenho conhecimento em soldagem de componentes eletrônicos.
ESPECIFICAÇÕES:
1. modelo: AMM-TE

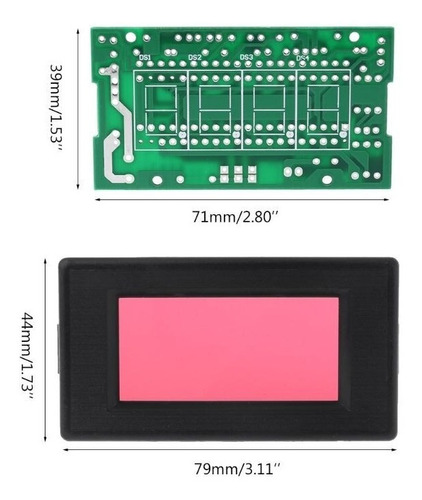

2. tamanho placa: 70.6 x 39mm
3. tamanho da janela de exibição: 51 x 24mm
4. tensão de funcionamento: dc 5v
5. corrente de funcionamento: 35ma
6. precisão da medida: +/-1ma
7. faixa de medição: 0-2A
8. overrange: o primeiro bit exibe 1 ou-1
9. cor da tela: vermelho

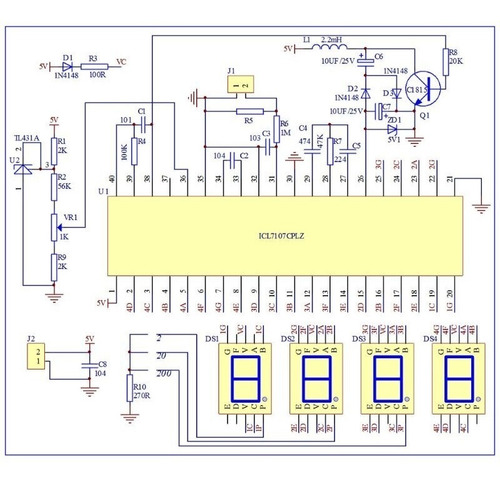

10. imagem do princípio do circuito:
Princípio de funcionamento do circuito:
O kit amperímetro é composto principalmente pelo CI ICLl7107, circuito de energia, fonte de tensão de referência, circuito de entrada e circuito de exibição.
1 - O icl7107 é um CI com saída bcd e conversão a/d. Seu interno inclui amplificação linear, interruptor analógico, oscilação, exibição de condução etc.
2 - O circuito de energia é dividido em alimentação positiva e negativa; a alimentação positiva é na entrada J2, com filtragem pelo c8; a alimentação negativa é composta por r8, q1, l1, c6, c7, d2, d3 e zd1. A tensão gerada de -5v é inserida no pino 26 do chip.
3 - A fonte de tensão de referência é composta por r1, r2, vr1, r9 e u2; o pino 36 do chip é o pino de entrada de tensão de referência. Ajustar o potenciômetro vr1 para que essa tensão de referência seja de 100mv.
4 - O circuito de entrada é composto de J1, r5, r6 e c3. Quando a corrente a ser medida passa através de r5, irá gerar uma tensão em r5; esta tensão será enviada para o pino 31 do chip, através da limitação de corrente r6; c3 é capacitor de filtragem de tensão de entrada.
5 - O circuito de exibição é composto por DS1-DS4, d1, d4; os displays digitais podem ser alimentados diretamente pelo chip, r10 é resistência de limitação de corrente dos pontos decimais de DS1-DS3.
CALIBRAÇÃO:

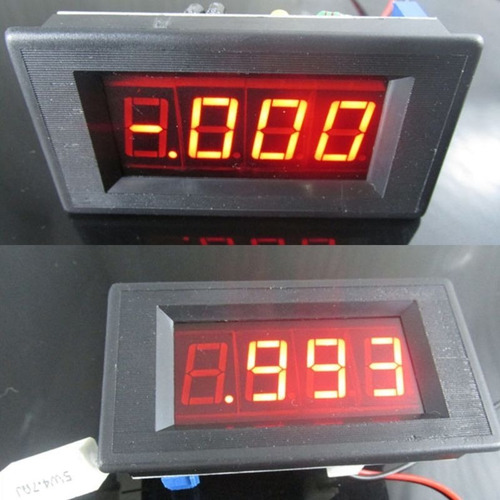

1 - Após a conexão com dc 5v (não inverter a polaridade), o display digital irá exibir-.000 ou. 000. Isso é normal.
2. - Use um multímetro para medir a tensão entre os pinos 36 e 35 do chip. Ajustar vr1 para uma tensão de 100mv.
Valor de referência da tensão dos pontos chaves:
1- Pinos 1 e 21 do chip: tensão 5v
2 - Pinos 36 e 21 do chip: tensão de 100mv
3 – Pinos 21 e 26 do chip: tensão de -5v
