Arduino Ethernet Shield Compativel W5100 Sd Card Uno Mega

Descrição

Bem vindo a Montimport. Buscamos sempre oferecer o
melhor produto com o menor preço para você, nosso cliente.

Todas as nossas vendas, sejam de Pessoa Física (PF) ou
Pessoa Jurídica (CNPJ), terão NF-e emitida, o que mostra
a origem e credibilidade de nossa empresa.

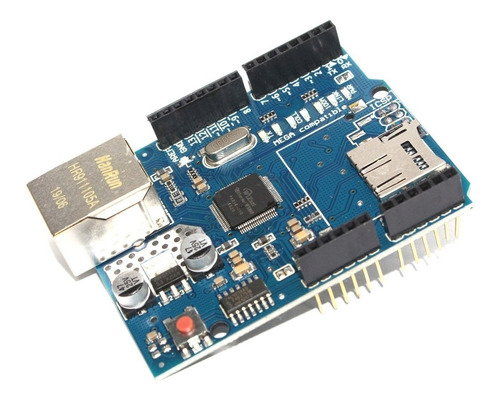

Esta placa Ethernet se adapta perfeitamente aos Arduinos UNO, Duemilenove, Leonardo ou o Mega. A conexão Ethernet é feita através de um controlador W5100 e de um conector HR911102A RJ45. Esta placa além de conectar-se ao Arduino, permite que outras Shields se conectem a ela simultaneamente. O Arduino Ethernet Shield W5100 fornece acesso à rede (IP) nos protocolos TCP ou UDP e é facilmente utilizado usando a biblioteca Ethernet Library e SD Library.

O Arduino se comunica tanto com o W5100 como com o cartão SD, utilizando-se do barramento SPI (através do cabeçalho ICSP).

Este barramento também encontra-se disponível nos pinos digitais 11, 12 e 13 do Uno e nos pinos 50, 51, 52 e 53 do Mega. Em ambas as placas o pino digital 10 é utilizado para selecionar o W5100 e o pino digital 4 para selecionar o cartão SD.

Sendo assim, os pinos utilizados por esta placa não poderão ser usados para para outras aplicações. No caso do Mega, o pino 53 (SS hardware), não é usado para o W5100 ou o cartão SD, mas deve ser mantido em nível alto (5V) ou a interface SPI não vai funcionar.

Observe que, como o compartilhamento do barramento SPI, para o W5100 ou o SD card , apenas um pode estar ativo de cada vez. Se você estiver usando os dois periféricos em seu programa, isso deve ser cuidado pelas bibliotecas correspondentes para que não ocorram simultaneamente.

Para usar o cartão SD, defina o pino 4 com nível alto e para o W5100, defina o pino digital 10 como nível alto.

O endereço MAC desta placa não vem de fábrica, ele deve ser definido no software do Arduino a sua escolha. Para maiores esclarecimentos, basta consultar os tutoriais disponíveis na Internet.

Este produto é COMPATÍVEL com os produtos Arduino e é fabricado segundo as especificações do Arduino Ethernet Shield.

Observação: Não acompanha o SD Card!

Medidas:

C: 73mm
L: 53mm
A: 31.5mm
P: 24.11g

SKU: 1X CT05

OBS: TODAS AS FOTOS SÃO IMAGENS MERAMENTE ILUSTRATIVAS.

============================ ATENÇÃO ===============================
NÃO POSSUÍMOS CORPO TÉCNICO PARA AUXILIAR NA CORRETA UTILIZAÇÃO DO PRODUTO, SENDO QUE INDICAMOS QUE BUSQUEM AS INFORMAÇÕES PERTINENTES EM SITES OU BLOGS ESPECIALIZADOS NO ASSUNTO.

NÃO ACEITAMOS TROCA OU DEVOLUÇÃO POR:
- MAL USO
- NÃO POSSUIR CONHECIMENTO PARA CORRETA UTILIZAÇÃO
======================================================================

Garantia do vendedor: 30 dias
