Jogos Macho M3 - M4 - M5 - M6 - M7- M8 - M10 - M12 - Kit

Descrição

Jogo de Macho Manual Aço Liga - M3 a M12 - 8 Jogos



O QUE É O MACHO MANUAL



O Macho Manual é uma ferramenta capaz de realizar o processo de abertura de rosca no material. Hoje no mercado temos diversos modelos e tamanhos, desde os de rosca Métrica Grossa, Métrica Fina, Polegada Fina/Grossa, aos BSP utilizados em tubos. Comumente fabricados entre Aço Rápido ou Aço Liga, eles possuem esse leque de variedades, sendo de grande importância saber o modelo exato que melhor te atende.



PARA QUE SERVE O MACHO MANUAL



Como mencionado, o macho manual torna possível a abertura de rosca em diversos tipos de materiais.



PASSO A PASSO DE COMO SE UTILIZAR O MACHO MANUAL



O primeiro objetivo a se fazer, é realizar o furo na peça com a broca de diâmetro que melhor se adequa ao macho manual que será utilizado. Machos de medida M6 X 1 requer uma broca de diâmetro 5,0mm, por exemplo.

Após realizar o furo, é preciso acoplar o macho em um vira macho desandador, ou em tornos mecânicos, com a máquina desligada. No desandador, o encaixe é feito juntando o quadrado localizado na parte superior do macho.

Para se ter compatibilidade, a medida do desandador deverá ser congruente com a ferramenta. (Esta etapa aconselha-se também, utilizar os machos obedecendo a ordem correta de passagem. Macho com apenas uma marcação em sua haste, deverá ser utilizado primeiramente, e em seguida, o macho com 2 riscos. Kits que apresentam 3 ferramentas em seu conjunto, comumente possuem uma ferramenta sem nenhuma marcação. Porventura, este deverá ser utilizado por último, dando o acabamento no material).


É um procedimento leve, girando no sentido horário e anti-horário, voltando a ferramenta em uma execução de vai e vem. Sendo de muita importância também, o uso de fluídos de corte durante a operação.

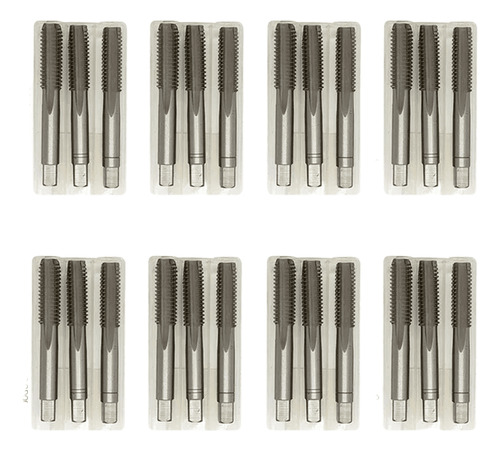

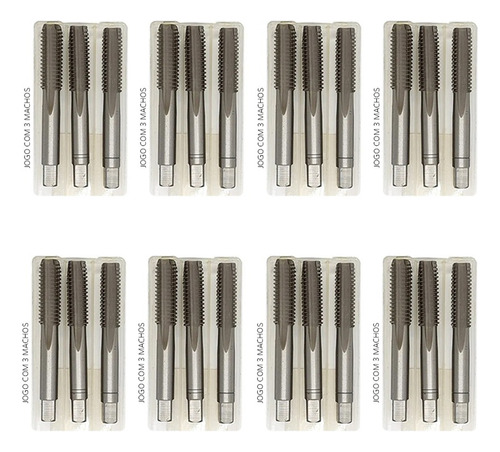

ITENS INCLUSOS NO KIT DE MACHO



- (01) Jogo de macho M3x0,5;
- (01) Jogo de macho M4x0,7;
- (01) Jogo de macho M5x0,8;
- (01) Jogo de Macho M6x1,0;
- (01) Jogo de macho M7x1,0;
- (01) Jogo de macho M8x1,25;
- (01) Jogo de macho M10x1,5;
- (01) Jogo de macho M12x1,75.



MEDIDAS MACHO MANUAL M3X0,5


- Marca: JG TOOLS;
- Bitola: M3;
- Passo: 0,5;
- Comprimento Total (mm): 40;
- Comprimento Rosca (mm): 11;
- Diâmetro Haste (mm): 3,5;
- Quadrado (mm): 2,7;
- Diâmetro Broca (mm): 2,50.



MEDIDAS MACHO MANUAL M4X0,7



- Marca: JG TOOLS;
- Bitola: M4;
- Passo: 0,7;
- Comprimento Total (mm): 45;
- Comprimento Rosca (mm): 13;
- Diâmetro Haste (mm): 4,5;
- Quadrado (mm): 3,4;
- Diâmetro Broca (mm): 3,30.



MEDIDAS MACHO MANUAL M5X0,8



- Marca: JG TOOLS;
- Bitola: M5;
- Passo: 0,8;
- Comprimento Total (mm): 50;
- Comprimento Rosca (mm): 16;
- Diâmetro Haste (mm): 6,0;
- Quadrado (mm): 4,9;
- Diâmetro Broca (mm): 4,20.



MEDIDAS MACHO MANUAL M6X1,0



- Marca: JG TOOLS;
- Bitola: M6;
- Passo: 1,0;
- Comprimento Total (mm): 50;
- Comprimento Rosca (mm): 19;
- Diâmetro Haste (mm): 6,0;
- Quadrado (mm): 4,9;
- Diâmetro Broca (mm): 5,0.



MEDIDAS MACHO MANUAL M7X1,0



- Marca: JG TOOLS;
- Bitola: M7;
- Passo: 1,0;
- Comprimento Total (mm): 50;
- Comprimento Rosca (mm): 19;
- Diâmetro Haste (mm): 6,0;
- Quadrado (mm): 4,9;
- Diâmetro Broca (mm): 6,0.



MEDIDAS MACHO MANUAL M8X1,25



- Marca: JG TOOLS;
- Bitola: M8;
- Passo: 1,25;
- Comprimento Total (mm): 56;
- Comprimento Rosca (mm): 22;
- Diâmetro Haste (mm): 6,0;
- Quadrado (mm): 4,9;
- Diâmetro Broca (mm): 6,80.



MEDIDAS MACHO MANUAL M10X1,5



- Marca: JG TOOLS;
- Bitola: M10;
- Passo: 1,5;
- Comprimento Total (mm): 70;
- Comprimento Rosca (mm): 24;
- Diâmetro Haste (mm): 7,0;
- Quadrado (mm): 5,5;
- Diâmetro Broca (mm): 8,50.



MEDIDAS MACHO MANUAL M12X1,75



- Marca: JG TOOLS;
- Bitola: M12;
- Passo: 1,75;
- Comprimento Total (mm): 75;
- Comprimento Rosca (mm): 29;
- Diâmetro Haste (mm): 9,0;
- Quadrado (mm): 7,0;
- Diâmetro Broca (mm): 10,20.



ESPECIFICAÇÕES

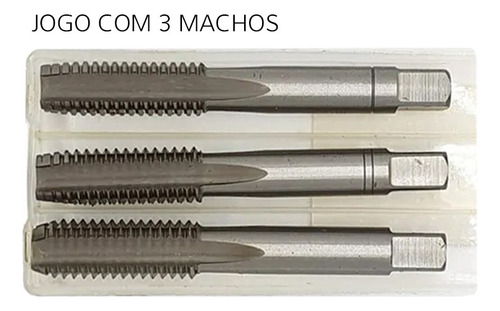

- Jogo Com 3Peças;
- Marca: JGTOOLS.



APLICAÇÃO



- Possuem diâmetros diferentes entre as peças que permite uma distribuição equilibrada de torque, retirada de cavaco e desgaste das peças, conferindo ao jogo uma maior vida útil;
- Para materiais de difícil usinagem e para um melhor acabamento.



Distribuidor Autorizado para todo o Brasil - Grupo Piveta Ferramentas.
