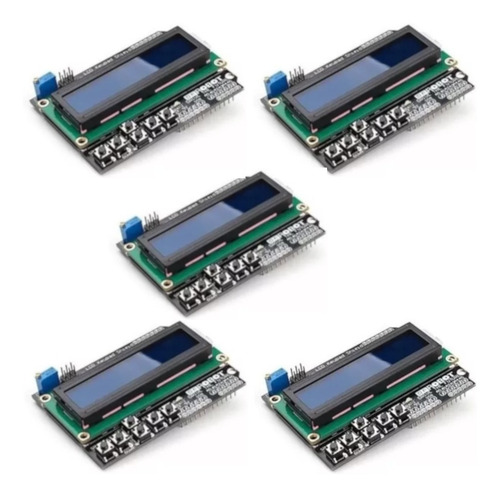

Kit 5x Pcs Display Lcd Keypad Shield 16x02 + Teclado Botões

Descrição

-

Display Lcd Keypad Shield 16x02 Com Teclado Botões Arduino

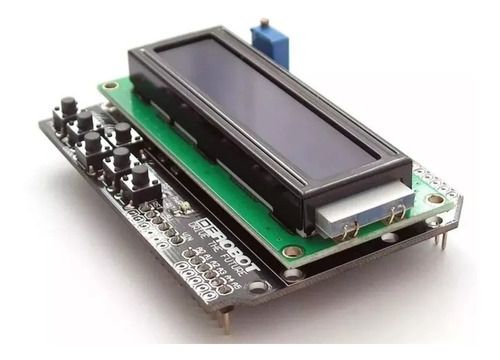

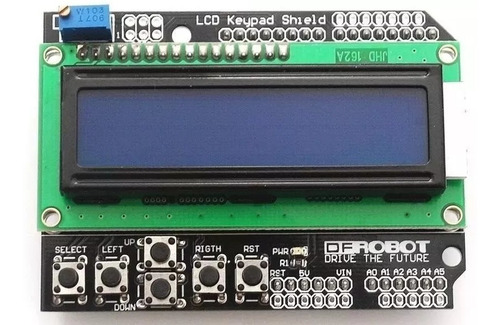

Esse Display LCD para Arduino com Teclado (conector de pino macho) dispõe de um display azul de 16x2 caracteres e 6 botões momentâneos, da esquerda para a direita, SELECT, ESQUERDA, PARA CIMA E PARA BAIXO, DIREITA e RESET.
Este Shild pode ser conectado diretamente ao seu Arduino UNO. Duemilanove ou MEGA.
Os pinos digitais 5, 6, 7, 8 e 9 são usados como interface para o LCD.

Características:
LCD 16x2;
Teclado de 5 botões programáveis, mais botão de reset;
Fundo Azul;
Utiliza a biblioteca LCD (LiquidCrystal.h);
Compatível com Arduino Uno, Arduino Mega, Arduino Leonardo e Freaduino Uno;
Pinos utilizados pela shield: A0, D4, D5, D6, D7, D8, D9, D10;
Tensão de funcionamento: 5VDC;

Teclado:
O teclado é composto de 5 botões - SELECT, ESQUERDA, PARA CIMA, PARA BAIXO e DIREITA, mais um botão de RESET. Para economizar os recursos de IO digitais , a interface do teclado utiliza apenas um canal de ADC. O valor da tecla é lido através de um divisor de tensão de 5 estágios. Quando a tecla é pressionada, o ADC lê o valor da tensão através do divisor de tensão e, depois, o valor de tensão é comparada à tensão de limiar do valor armazenado em uma matriz para identificar qual tecla foi pressionada.

-ITENS INCLUSOS:

*5 Display Lcd Keypad Shield 16x02 Com Teclado Botões Arduino.

PAGUE SOMENTE UM FRETE!

Garantia do vendedor: 90 dias
