Kit Dio Completo Sc/pc Para 24f Sm Sc-upc

Descrição

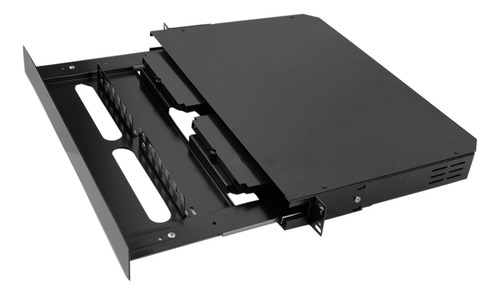

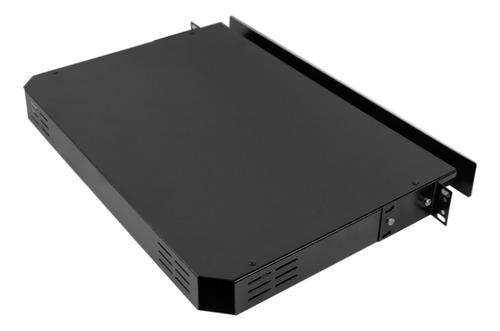

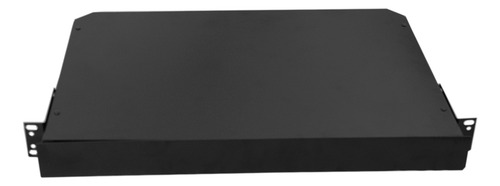

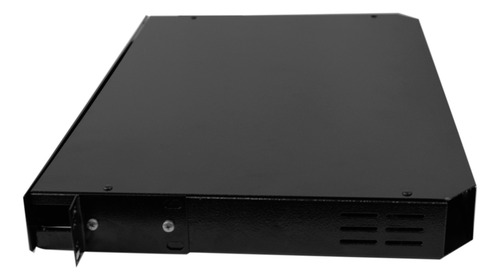

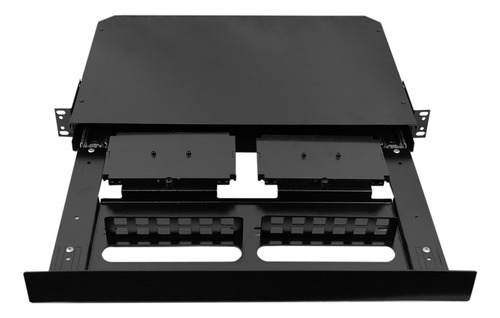

Distribuidor Interno Óptico (DIO)

O rack de DIO é um acessório de 1U (até 24 fibras) divididoem duas bandejas para armazenamento das emendas ópticas e dos adaptadores para distribuição das fibras respectivamente, sendo este painel de distribuição totalmente interno. Este acessório é utilizado em rack padrão 19, sendo possível adaptá-lo ao rack padrão 23, fazendo uma simples inversão de suporte de fixação. Os painéis de fixação dos adaptadores ópticos são duplos e móveis, girando para esquerda e para a direita. É utilizado em emendas entre cabos e extensões ópticas, para realização de manobras com os cordões ópticos e interconexão com equipamentos. Permite a utilização de cabos tipo loose, tight, multicordão, internos ou externos com fibras monomodo ou multimodo. O acabamento é em Epóxipreto.



Contém:

- Tubo de transporte

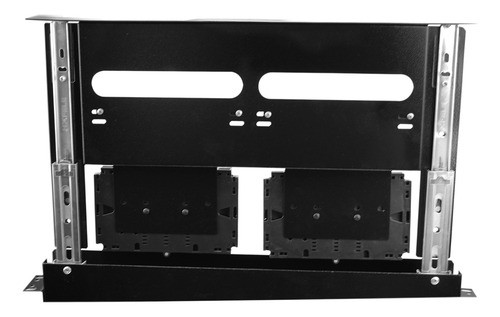

- 2 Bandejas plásticas internas de 12 FO

- 2 Painéis SC de plástico para acomodação de cordão, pode ser usado em 45 graus

- Painel frontal móvel com dobradiçaem aço



Aplicação do Distribuidor Interno Óptico:

- Sistemas de Cabeamento Estruturado para tráfego de voz, dados e imagens

- Em salas ou armários de distribuição principal

- Na função de administração e gerenciamento de backbones ópticos

- Para cabeamento horizontal ou secundário

- Em salas de telecomunicações

- Uso interno e instalação em paredes, para cabeamento vertical ou primário

- Na função de distribuição de serviços em sistemas ópticos horizontais

- Em ambientes que necessitem de imunidade eletromagnética

- Para atendimento multiusuário para estações de alto desempenho

- Entre outros



Ficha Técnica do Distribuidor Interno Óptico:

Material: Chapa de aço

Pintura: Eletrostática a pó

Tamanho: Padrão19

Quantidade de Configurações de fibras: 01 a 24 Fibras

DIO0001

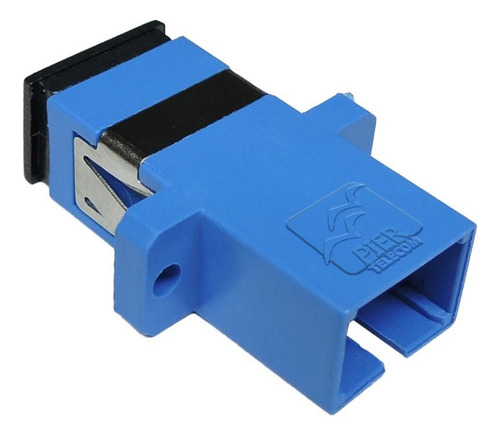

Acoplador Óptico SC Simplex SM Azul - Unidade

Os adaptadores ópticos Fibracem permitem a conexão das fibras com baixa atenuação e alta taxa de retorno, garantindo assim, uma excelente continuidade do sinal óptico.

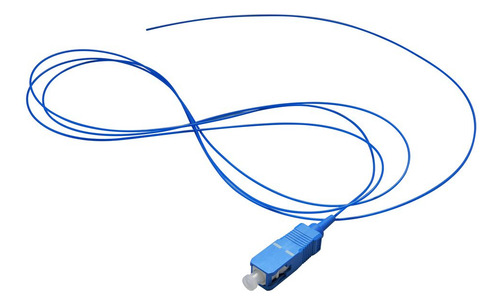

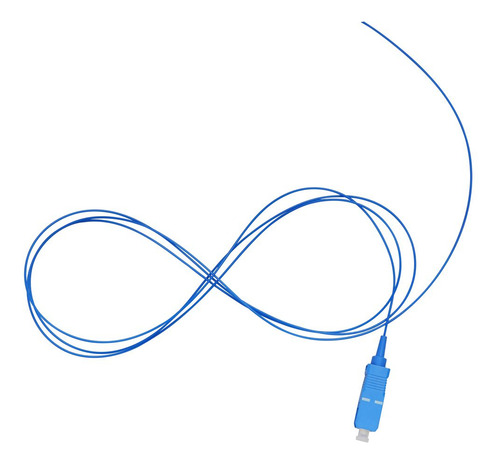

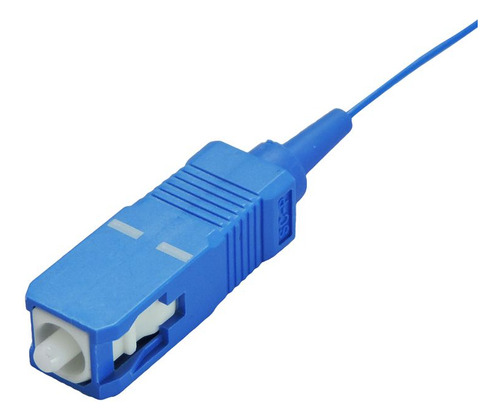

ESS Extensão Óptica Simplex Monomodo buffer 0,9mm (Pig tail 1,5m SC/UPC 9/125)

As extensões ópticas são utilizadas para terminação de cabos ópticos em DIOs, Distribuidores Internos Ópticos, concedendo baixas perdas e alto desempenho em sistemas de longa distancia, seja para transmissão ou distribuição de dados ou vídeo.

As extensões ópticas contem comprimento de 1,5 metros e podem ser fabricadas em fibras ópticas Multimodo, com núcleo de 50/125 ou 62,5/125 e também em fibras ópticas Monomodo, com núcleo de 9/125onde a fibra óptica possui revestimento em acrilato. Possuem em sua extremidade um conector tipo SC com polimento UPC - Azul ou APC - Verde.


ESPECIFICAÇÕES TÉCNICAS:

Produto: Extensão Óptica Simplex Monomodo (Pig tail);
Conector: SC/ UPC - Azul;
Polimento: UPC;
Cor Pig tail: Azul;
Cor Conector: Azul;
Diâmetro Pig tail: 0,9mm;
Comprimento Pig tail: 1,5m;



DIO2401 -16151
