4x Sensor De Fluxo/vazão De Água Yf-s201 ( Hall) Arduino.

Descrição

Cód: Pt Vm Cx 41

Produto a pronta entrega, envio em até 24hrs após a compra.

Compre mais produtos da loja e pague apenas um frete!!!!
(Verifique a lista em " Ver todos os anúncios" logo acima)

Pode retirar em mãos (o produto fica disponível para retirada no dia seguinte ao da compra ser aprovada, horário de retirada das 13 as 16hrs)

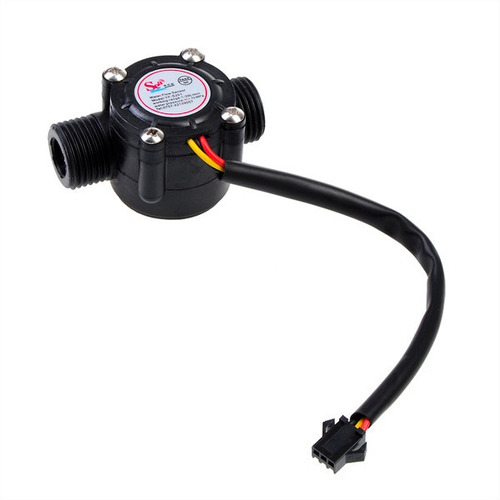

Módulo sensor medidor de fluxo de água eletrônico para 1/2" - YF-S201

Este sensor de fluxo de água eletrônico pode ser usado em sistemas de controle automático de consumo de água, como em prédios onde só há um hidrômetro. Cada um apartamento poderá ter um circuito com um sensor deste e saber quanto realmente consumiu em certo período.

Este sensor utiliza um sensor de efeito hall para contar quantas voltas um 'roda' interna esta dando enquanto a água esta passando pelo interior dele. Este sensor de efeito hall esta em parte onde não há contato com a água, o que o mantém seco e em segurança.

Possui apenas três fios para a conexão: Vermelho - Tensão de alimentação 5V ~ 18V, preto - GND (0V) e amarelo - Sinal de saída.

A saída do sensor fornece pulsos de acordo com o fluxo da água. Para cada pulso são aproximadamente 2.25mL. Este valor pode sofrer alteração de acordo com o fluxo e pressão da água, mas a precisão fica em torno de 10%. O ideal é que você faça uma calibração pelo programa que irá gravar no seu microcontrolador.

A fórmula básica para o cálculo do fluxo é: Frequência dos pulsos (Hz) / 7.5 = Fluxo em L/min.



Características:

Modelo: YF-S201
Tipo de sensor: Efeito Hall
Tensão de trabalho: 5V ~ 18V CC/DC (Contínua)
Corrente consumida: 15mA em 5V
Tipo de saída: 5V TTL (Onda retangular)
Faixa de fluxo: 1 ~ 30 Litros/minuto
Temperatura de trabalho: -25°C ~ +80°C
Umidade de trabalho: 35% ~ 80% RH
Precisão: ±10%
Pressão máxima: 2.0 MPa
Ciclo ativo da saída: 50% +/- 10%
Tempo da borda de subida: 0.04us
Tempo da borda de descida: 0.18us
Pulsos por litro: 450
Durabilidade média: 300000 ciclos
Comprimento do cabo: 15cm
Tamanho das conexões (Roscas): 1/2"
Diâmetro interno: 0.78"
Dimensões: 2.5" x 1.4" x 1.4"
Conexões:

Fio vermelho: +5V (Limite 18V)
Fio preto: GND
Fio amarelo: Saída (PWM), pulsos
