Shield L293d Driver Ponte H Para Motor Arduino Mega E Uno

Descrição

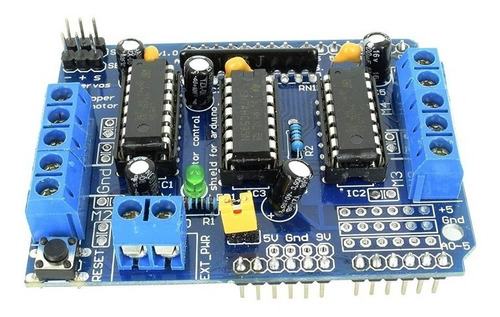

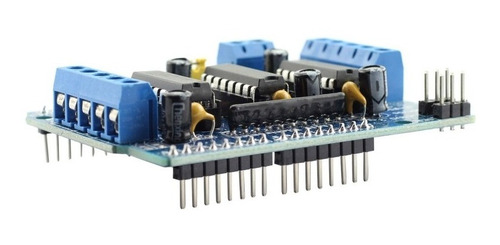

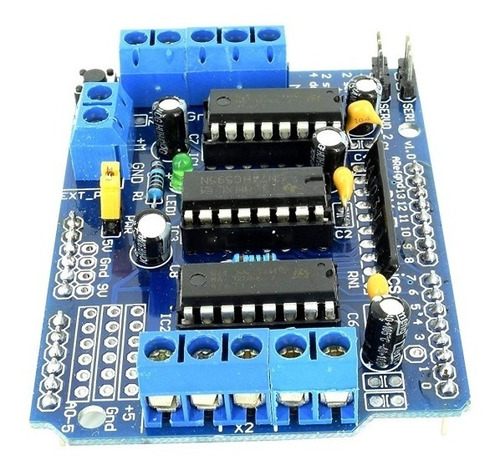

A007 - Ponte H L293D driver motor para Arduino

A Ponte H L293D é uma placa que comanda varios motores motores DC e pode ser alimentada com uma fonte de tensão de até 36V e o chip se encarrega de fornecer uma corrente máxima de 600mA por canal.
O chip L293D também é conhecido como um tipo de Ponte H que é tipicamente um circuito elétrico que permite uma tensão ser aplicada em uma carga em qualquer direção para uma saída, como por exemplo um motor.
Esta ponte H para motores é baseado no chip L293D e com ele é possível controlar até 4 Motores DC, 2 Servos ou 2 Motores de Passo!
O chip L293D possui internamente 2 Ponte H e suporta uma corrente de saída de 600mA por canal, ou seja, será possível controlar até 2 motores com 600mA cada, visto que neste Shield temos 2 chips.
Tensão suportada de 4,5 a 36V.

O PRODUTO VENDIDO NESSE ANÚNCIO É 100% COMPATÍVEL COM A PLATAFORMA ARDUINO!

CARACTERÍSTICAS:
- Tensão de saída: 4,5 a 36V
- Corrente de saída: 600mA por canal
- Até 4 motores DC bi-direcional com seleção individual de velocidades de 8 bits (cerca de 0,5% de resolução)
- Até 2 Motores de Passo (Unipolar ou Bipolar) com bobina única, dupla ou passos interlaçados
- 4 Pontes H: 0,6A por Ponte (1,2A de pico) com proteção térmica e diodos de proteção contra retro-alimentação
- Resistores Pull Down mantem motores desativos durante a entrada de alimentação
- Botão de Reset Arduino disponível no topo da placa
- Terminais em bloco de 2 pinos e jumper para conexão de alimentação externa

ACOMPANHA:
01 x Ponte H L293D
