Características principais

MarcaMSS ELETRONICA
ModeloRL01A-220

Outras características

  • Microcontrolador: PIC16F628A

  • Tensão de operação: 220V

  • Voltagem mínimo de entrada recomendado - Voltagem máximo de entrada recomendado: 220V - 220V

  • Voltagem mínimo de entrada limite - Voltagem máximo de entrada limite: 220V - 220V

  • É kit: Não

Descrição

OBRIGADO POR VISUALIZAR O NOSSO PRODUTO!

- PARA VER NOSSA REPUTAÇÃO ACESSE O LINK (https://perfil.mercadolivre.com.br/MSS+ELETRONICA)
- PARA VER TODOS OS NOSSOS PRODUTOS E APROVEITAR O FRETE ACESSE O LINK (https://lista.mercadolivre.com.br/_CustId_25097140)

PERGUNTAS FREQUENTES SOBRE A COMPRA:
1. EMITE NOTA FISCAL?
Sim emitimos nota fiscal eletrônica NFe para todas as compras.
2. O PRODUTO TEM GARANTIA?
Sim, 90 dias ou 180 dias dependendo do tipo de produto, confira o campo 'Garantia' do anúncio para mais detalhes
3. POSSO COMPRAR MAIS PRODUTOS E PAGAR APENAS UM FRETE?
Sim, clique no botão 'Adicionar ao carrinho' em todos os itens desejados, depois acesse o carrinho de compras para finalizar.
4. A MSS ELETRÔNICA É UMA EMPRESA?
Sim, somos empresa devidamente registrada em Governador Valadares - MG. Temos CNPJ, IE e documentação para fazer importações legais (RADAR) e pagamos todos os devidos impostos
5. QUAL VALOR DO FRETE?
Calcule o frete no próprio anúncio ou informe o CEP no campo de perguntas. Mas dê preferência a usar o simulador de fretes do anúncio

##### DESCRIÇÃO DO PRODUTO #####

[[[ Módulo relê 1 canal RF 433Mhz 220V RL01A-220 com entrada para interruptor - Automação com Broadlink, touchlight e Geeklink ]]]

O "Módulo relê 1 canal RF 433Mhz 220V RL01A-220 com entrada para interruptor" possui seis (6) modos de funcionamento, o qual poderá ser escolhido e configurado pelo cliente de acordo com a necessidade. Poderá ser alterado a qualquer momento que o cliente desejar.

O "Módulo relê 1 canal RF 433Mhz 220V RL01A-220 com entrada para interruptor" é ideal para automação da iluminação e equipamentos elétricos usando controle remoto de rádio frequência e/ou centrais de automação por Smartphone como BroadLink, TouchLight e GeekLight.

Funciona também com Arduino e PIC (Outros microcontroladores podem ser utilizados, mas não fornecemos código exemplo).

Possui entrada de controle externo para usar o interruptor de parede, que pode ser de qualquer modelo usado em lâmpadas comuns como interruptor simples, duplo, three way, four way, pressão (campainha) e etc (só não funciona com interruptores eletrônicos como os touch).

Requer o mínimo de modificação na instalação e na maioria dos casos, não precisa passar mais cabos. Se instalado na caixa de passagem do teto (caixa onde fica a lâmpada) e já tiver fase e neutro, não será necessário passar mais nenhum cabo.

A entrada de controle externo pode receber fase ou neutro, permitindo maior compatibilidade com a instalação original da casa.

Funciona alimentado diretamente em tensão de 200V ~ 240V. A entrada de controle externo (entrada para o interruptor) deste modelo pode receber tensão entre 90V ~ 240V alternados. O condutor ligado à entrada de controle externo pode ser a fase ou neutro.

Funciona com nossos controles de 2, 3, 4, 12 e 16 botões.

Oferecemos suporte via telefone fixo para a instalação e/ou configuração do produto para pessoas que possuam conhecimentos de eletricidade. O cliente nos informa um telefone fixo e receberá uma ligação do nosso suporte técnico.

Controle de 2 botões (http://produto.mercadolivre.com.br/MLB-792072126-controle-remoto-2-botoes-433mhz-learning-code-ppa-porto-_JM).
3 botões (http://produto.mercadolivre.com.br/MLB-892995689-controle-remoto-ecp-casa-key-alarme-porto-eletrnico-saw-_JM).
4 botões (http://produto.mercadolivre.com.br/MLB-743945798-controle-remoto-em-aco-escovado-433mhz-learning-code-ev1577-_JM).
12 botões (http://produto.mercadolivre.com.br/MLB-773256313-controle-remoto-12-teclas-botoes-433mhz-fixed-code-pt2264-_JM).
16 botões (http://produto.mercadolivre.com.br/MLB-775918653-controle-remoto-16-teclas-botoes-433mhz-fixed-code-pt2264-_JM).

- Para usar com a Broadlink poderá baixar um dos nossos controles na nuvem do App e-Control, busque por 'MSS'.
- Para usar com a TouchLight poderá gerar os códigos RF no próprio App.
- Demais centrais precisa ter o controle remoto físico para copiar no App.

[[[ Controle não incluso, só garantimos o funcionamento com nossos controles, demais precisam atender às características informadas no anúncio e é por conta e risco do cliente ]]]

## Modos de funcionamento (6 modos) ##

- Modo 1: Retenção - Dois botões controle remoto
O interruptor de parede inverte o estado da saída (ligado/desligado), quando mudamos a posição do interruptor (não importa se o interruptor está abrindo ou fechando, a saída irá inverter entre ligado/desligado). Um botão do controle remoto liga (o primeiro botão memorizado) e um botão do controle remoto desliga (o segundo botão memorizado).

- Modo 2: Retenção - Um botão controle remoto
O interruptor de parede inverte o estado da saída (ligado/desligado), quando mudamos a posição do interruptor (não importa se o interruptor está abrindo ou fechando, a saída irá inverter entre ligado/desligado). Um botão controle remoto liga e desliga a cada pulso, ou seja, cada vez que o botão do controle remoto for pressionado a saída irá trocar entre ligado/desligado.

- Modo 3: Pulso - Um botão controle remoto
O interruptor de parede liga a saída enquanto estiver com os contatos fechados. Um botão do controle remoto liga a saída enquanto o botão for mantido pressionado.

- Modo 4: Retenção - Interruptor pulsador - Um botão controle
O interruptor de parede inverte o estado da saída (ligado/desligado) a cada pulso, ou seja, cada vez que o interruptor de parede for pressionado e solto a saída muda entre ligado/desligado. Um botão do controle remoto inverte o estado da saída a cada pulso, ou seja, cada vez que o botão do controle for pressionado e solto a saída muda entre ligado/desligado.

- Modo 5: Retenção - Interruptor pulsador - Dois botões controle
O interruptor de parede inverte o estado da saída (ligado/desligado) a cada pulso, ou seja, cada vez que o interruptor de parede for pressionado e solto a saída muda entre ligado/desligado. Um botão controle remoto liga (o primeiro botão memorizado) e um botão do controle remoto desliga (o segundo botão memorizado).

- Modo 6: Retenção - Dois botões controle remoto
O interruptor de parede inverte o estado da saída (ligado/desligado), quando mudamos a posição do interruptor (não importa se o interruptor está abrindo ou fechando, a saída irá inverter entre ligado/desligado). Um botão do controle remoto inverte o estado da saída a cada pulso, ou seja, cada vez que o botão do controle for pressionado e solto a saída muda entre ligado/desligado (o primeiro botão memorizado) e um botão do controle remoto sempre desliga (o segundo botão memorizado).

Obs: No texto acima, informa que será usado dois botões ou apenas um botão. Isto não quer dizer quantos botões poderão ser configurados, mas sim quantos botões serão necessários para usar o modo. Pode se cadastrar diversos botões para fazer a mesma função. Pode se até mesmo ter botões de controles distintos no mesmo receptor, respeitando o limite de 20 botões por receptor.

## Características do produto ##

- Tensão de alimentação: 200Vca ~ 240Vca
- Tensão de chaveamento do relê: Até 250Vca (Não pode alimentar o circuito com esta tensão)
- Corrente máxima dos contatos: 7A (84W em 12Vdc; 890W em 127V; 1540W em 220V). Equipamentos com potência reativa, deve-se considerar a potência aparente;
- Função de temporização de 1s à 4min20s configurável;
- Tipo de chaveamento: Eletromecânico/relês.
- Frequência: 433.92 Mhz
- Protocolo: Learning code; PT2262, PT2264, eV1527 e HT6P20B
- Meios de controle: Via entrada para interruptor de parede (Qualquer tipo que já esteja comandando a lâmpada, desde que comum e não eletrônico) e via controle remoto RF 433Mhz.
- Memória para botões: Até 20 botões, sendo 20 controles para modos que utilizam 1 botão; Ou 10 controles para modos que utilizam 2 botões. Isto para cada canal.
- Modos de funcionamento: 6 modos.
- Relê com contatos NF, NC e Comum disponíveis.
- Distância média de funcionamento: 20m à 100m, livre de interferências e barreiras.
- Garantia: 6 meses contra defeito de fabricação (garantia não cobre danos causados por uso em desacordo com as especificações do manual);
- Modelo: RL01A-220

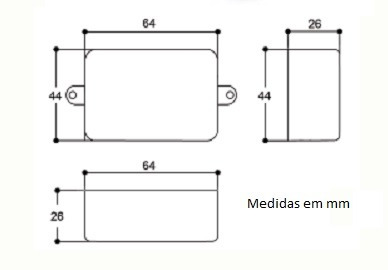

- Dimensões: 64x44x26mm
- Fabricante: MSS Eletrônica

## Aplicações ##

- Controle remoto de lâmpadas, ventiladores e demais equipamentos elétricos.
- Controle automatizado de lâmpadas, ventiladores e demais equipamentos via centrais de automação como Broadlink, Geeklight e Touchlight
- Controle de motores via controle remoto (Precisa usar contator em conjunto)
- Disparo de fogos de artifício a distância
- Controle remoto de válvulas solenoides para irrigação
- E etc.

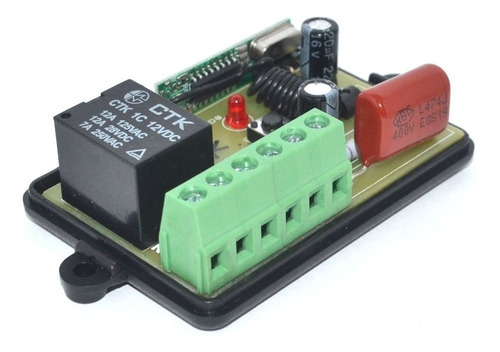

## Funções dos bornes ##

NO: Contanto normalmente aberto do relê
CM: Contato comum ao NO e NC
NC: Contato normalmente fechado
S1: Entrada de controle externo (Para interruptores, botoeiras e etc).
F+: Terminal fase ou neutro.
N-: Terminal fase ou neutro.

Obs: Não importa a ordem dos terminais fase e neutro e nem mesmo se o interruptor chaveia o terminal fase ou neutro.

## Ao comprar este produto receba ##

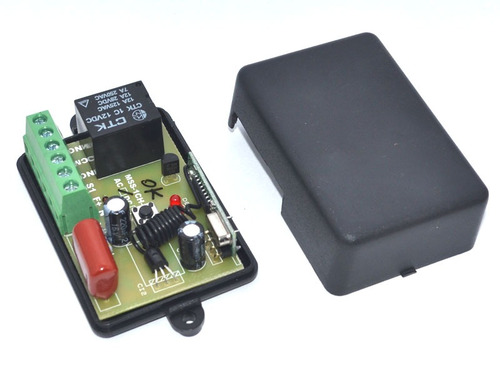

- 1 x Módulo relê 1 canal RF 433Mhz 220V RL01A com entrada para interruptor.
- 1 x Gabinete de fixação do receptor
- Manual de configuração do produto (Link enviado por mensagem na compra)
- Código exemplo de uso com Arduino (Link enviado por mensagem na compra)
- Nota fiscal eletrônica de compra (NFe)

Perguntas e respostas

Qual informação você precisa?

Pergunte ao vendedor

Últimas feitas

É compatível com controles PECCININ 433,92 MHz?Denunciar
Olá ALLAN_TK, não, só com controles que tenham protocolo learning code. Até onde sei essa marca não tem. Atenciosamente MSS Eletrônica
13/11/2020Denunciar
Tem como acionar a passagem de uma fase 220v a partir de um sinal 5v?Denunciar
Boa noite. Não serve. Atenciosamente MSS
09/11/2020Denunciar
Comprei o receptor de 1 canal com 1 controle, por favor me mande bivolt.Denunciar
Olá TIRILICO63, item com opção FULL não é enviado pelo vendedor e sim pelo ML, pois são itens que estão no centro de distribuição do ML em SP. O modelo atualmente é bivolt independente do anúncio (exceto anúncio 12V). Atenciosamente MSS Eletrônica
19/10/2020Denunciar
vou comprar, não tem um 220V com 1 controle com entrega Full.Denunciar
Olá TIRILICO63, atualmente esse produto é bivolt, comprando em anúncio 127V ou 220V irá receber o mesmo item. Veja opções no link (https://lista.mercadolivre.com.br/rl01a_CustId_25097140). Atenciosamente MSS Eletrônica
19/10/2020Denunciar
Eu vi, eu tenho uma central que parou de funcionar, não encontrei da mesma para substituir, estou com a dúvida porque a minha está ligada no interruptor que tem 3 contatos e não 2 como está no esquema de vocês, eu acendo e apago pelo controle mesmo que a tecla do interruptor estiver ligada ou desligada e vice e versa. A minha central tem 5 fios para a ligação e mais o fio da antena, só que eu tirei a central da ligação e agora o interruptor não acende a lâmpada.Denunciar
Olá TIRILICO63, sobre sua ligação, terá que ver o restante da ligação ou achar o diagrama da central que estava usando. O meu produto deve ser ligado da forma do diagrama que fornecemos. Se for apenas um interruptor de 3 contatos, irá usar apenas o contato do meio e um lateral caso use o nosso produto. O seu caso, acredito que foi uma adaptação com interruptor three way e os 3 contatos dos relês, funciona, mas o nosso é um sistema melhor, pois permite ter comandos no controle liga e desliga separados, coisa que nessa adaptação ai não dá certo. Atenciosamente MSS Eletrônica
19/10/2020Denunciar
Ela funciona em paralelo com o interruptor da parede independente se ele estiver ligado ou desligado.Denunciar

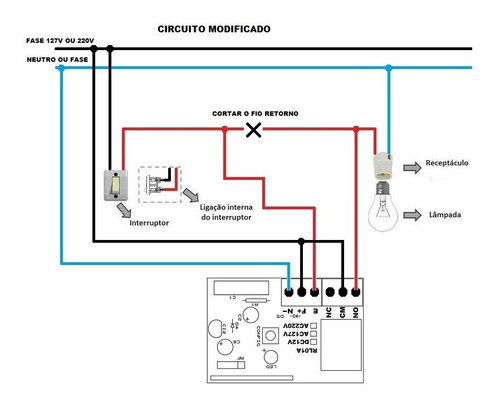

Olá TIRILICO63, sim, note no diagrama que está entre as imagens que existe uma entrada especifica para o interruptor. O módulo lê a mudança de estado do interruptor e decide se a lâmpada irá acender ou apagar de acordo com o estado atual dela, independentemente se o interruptor estiver abrindo ou fechando. Atenciosamente MSS Eletrônica
19/10/2020Denunciar
serve no controle da PPA de 433mhz, tenho uma central que estragou, ela tem 5 fios e a antena que saem da central, será que dá para substituir com essa, a ligação está em paralelo com o interruptor.Denunciar
Olá TIRILICO63, tem que ver qual dos controles da PPA, os modelos TOK e Zap funcionam. Sobre substituir outro produto não tenho como informar, a ligação desse produto é conforme a 5ª imagem. Atenciosamente MSS Eletrônica
13/10/2020Denunciar
ate posso ligamas de um item neleDenunciar
Bom dia. Não dá pra entender o que deseja saber. Favor ler a descrição do anúncio e se restar dúvida questione. Atenciosamente MSS Eletrônica
14/09/2020Denunciar
Vc tem tb o para 04 lâmpadas? Consigo fazer um pedido só? Quero 01 de um canal e 02 de quatro canais.Denunciar
Olá DANIEL.BNO, vejo que já fez a compra. Obrigado. Atenciosamente MSS Eletrônica
10/08/2020Denunciar
Bom dia! De 1 canal e 110v? Para conectar ao Broadlink e necessário eu ter o controle remoto?Denunciar
Olá DANIEL.BNO, produto atualmente é bivolt. Se estiver usando o App Broadlink, poderá baixar os controles que colocamos na nuvem do App. Após receber o produto, solicite suporte. Atenciosamente MSS Eletrônica
10/08/2020Denunciar
