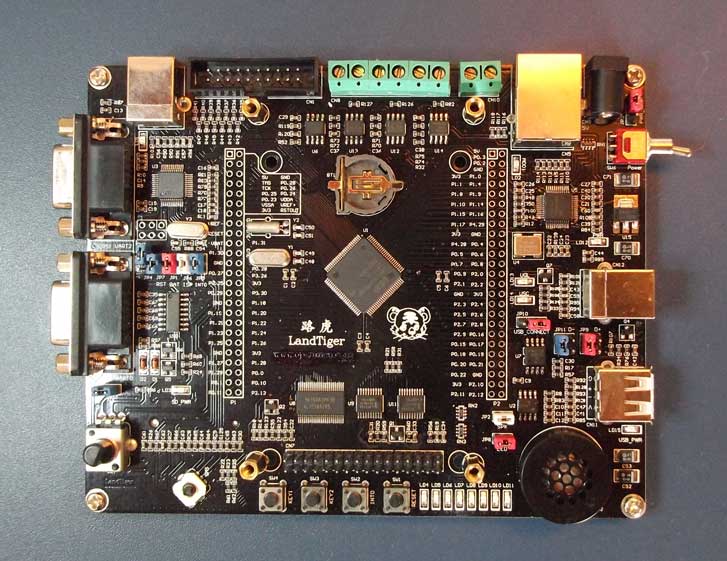

Kit Desenvolvimento Arm Nxp Lpc1768 Lcd Touchscreen 4.3

O Kit de desenvolvimento NXP LPC1768 baseado no microcontrolador de segunda geração ARM Cortex-M3, foi projetado para desenvolvimento de aplicações de alta performance e baixo consumo para instrumentação embarcada, comunicação industrial, aplicações automotivas, controle de motores, iluminação, sistemas de alarme, entre outras. O emulador on-board com tecnologia JLINK, permite a gravação e depuração de firmwares, sem necessidade de adaptador JTAG. O kit conta com uma variada gama de interfaces: USB 2.0 (host e client), CAN, RS232, RS485, rede ethernet RJ45, conversor A/D e D/A com frontend analógico e amplificador de 1 watt para MP3. Com display touchscreen de 4.3", tipo widescreen, com processador gráfico SSD1963 de alta performance.

Características técnicas

• Processador ARM Cortex M3 LCP1768FBD100 clock até 100Mhz e 8 áreas de memória protegida MPU

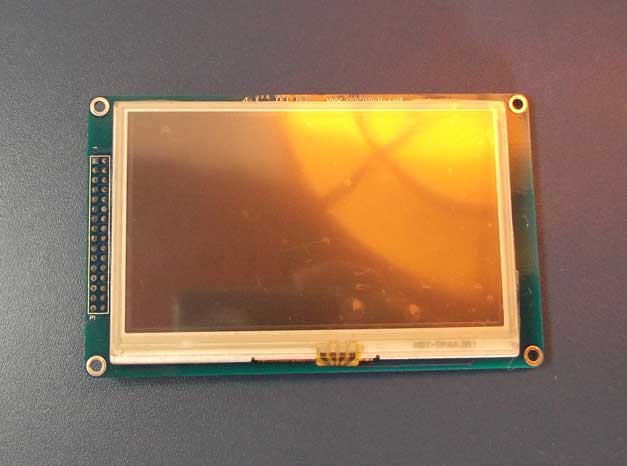

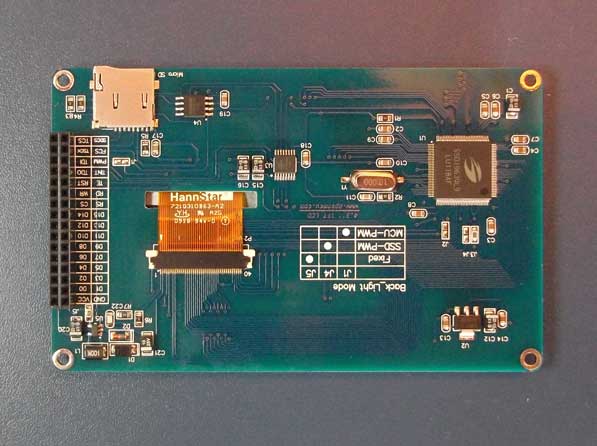

• Display LCD TFT 16.7 milhoes de cores com 4.3" touchscren, resolução 480 x 272 com 24 bit com controle de brilho e contraste, processador gráfico SS1963, touchscreen TSC2046
• Adaptador JTAG JLINK onboard, não precisa de programador
• Trace em realtime com breakpoints em RAM e ROM e edição ou inspeção de memória e registros dos periféricos em realtime.
• Sistema ucLinux Kernel 2.6 disponível
• 512Kb Flash com suporte ISP e IAP
• 2 megabytes de FLASH SPI (AT45DB161D)
• 2 megabytes de memória FLASH SPI (W25Q16B no display)
• 64Kb de SRAM de alta velocidade
• 1 interface IIC (24LC02)
• 1 porta ethernet RJ45 10/100 (PHY DP83848)
• 2 portas RS-232 com conector DB9 (MAX3232)
• 2 portas CAN automotiva (SN65VHD230)
• 1 porta RS485 (SP3845)
• 1 porta USB 2.0 Host
• 1 porta USB 2.0 client
• 1 porta USB 2.0 Emulador JLINK
• 1 micro joystick
• 1 conector para cartões de memoria tipo SD-Card
• 1 conector para cartões de memoria tipo micro SD-Card (no display))
• 1 conversor D/A com saida de audio de 1W e altofalante
• 1 conversor A/D com frontend analógico e potenciometro
• Relógio em tempo real tipo RTC com bateria de backup
• 8 LEDs controláveis pelas portas GPIO
• 4 botões do usuário
• 2 conectores de 50 pinos expondo todos os pinos GPIO e de função.
• Kit de software completo para desenvolvimento, com milhares de exemplos e livrarias (1 CD).
• Livraria gráfica tipo Windows uCOS e uGUI incluida.
• Tamanho da PCI 12cm X 15cm
• Garantia de 90 dias e NF.
• Fonte 5V e cabos USB, RJ45, serial incluidos
